またも、前回からだいぶ間が開いてしまいましたが、とある“構想”がありまして、それに向けたスタディーです。
物体を広角レンズで撮影すると、レンズの四隅にいくほど、物体が引っ張られたような「歪み」が生じます。この歪み（レンズ歪み）は、使用するレンズによって、それぞれ特性が微妙に異なります。
レンズ歪みを補正するためには、Photoshopなどに組み込まれているフィルターを使う方法がありますが、これはあくまで簡易的なものであって、使用するレンズに合致したものではありません。
OpenCV（Open Source Computer Vision Library）には、このレンズ歪みの特性（歪み係数）を推定して、画像を補正する関数が備わっています。
最終的には、Jetson TK1上で実時間で動作させるとして、まずはWindows7上でテストすることにしました。
評価用となるカメラです。
Sonyの「αNEX-5R」に、「フィッシュアイ」（VCL-ECU1）と「パンケーキ」（SEL16F28）を組み合わせています。

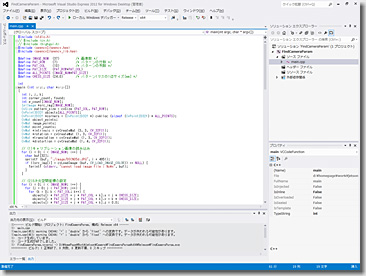

「OpenCV 2.4.10」と「Visual Studio Express 2012 Update4」とをインストールし、Windows7上（64bit版）で動作させます。
まずは、カメラキャリブレーションのサンプルプログラムを元にして、レンズの歪み係数を推定します。
チェスボードパターンを撮影した画像を複数枚用意し、関数cvFindChessboardCorners()により、チェスボードのコーナーを検出させます。
このコーナーの位置から、関数cvCalibrateCamera2()および関数cvFindExtrinsicCameraParams2()により、三次元のワールド座標系から二次元のカメラ座標系への変換係数を求め、これよりレンズの歪み係数を推定します。
＃説明を、かなり端折りましたが。0xF9C7

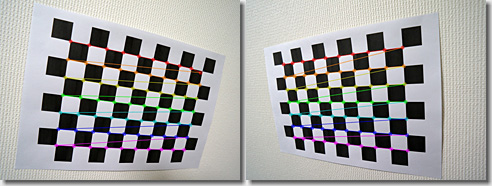

画像では、検出されたチェスボードのコーナーが七色で表示されています。
つづいて、推定されたレンズの歪み係数から、関数cvUndistort2()により、画像を補正します。

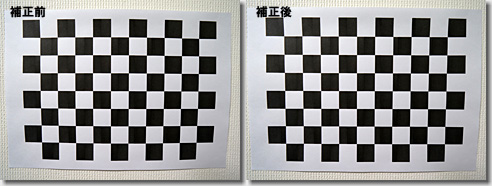

画像は、左側が補正前、右側が補正後です。
歪みが取れている（軽減されている）ことが分かります。
実画像で試してみます。
補正前。
補正後。
補正前。
補正後。
