Snapmaker 2.0 A350がやってきたっ!!（組立編）

　開封。

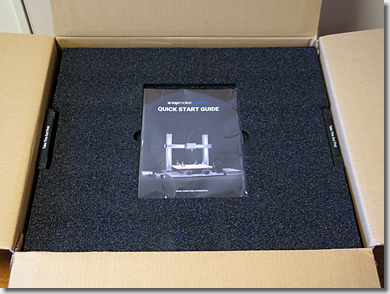

　一番上は、クイックスタートガイド。

　精密機器だけあって、なかなか手の込んだ梱包がなされていました。

　「Make Something Wonderful」というキャプションが随所に記され、ワクワクするような作りです。

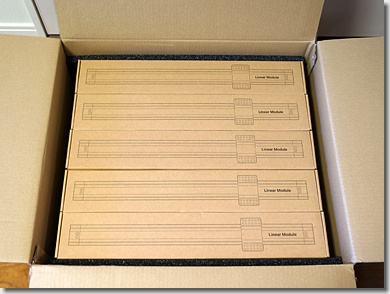

　二段目は、リニアモジュールが5本。

　今回の機器選定のキモの一つです。（こちらも後述）

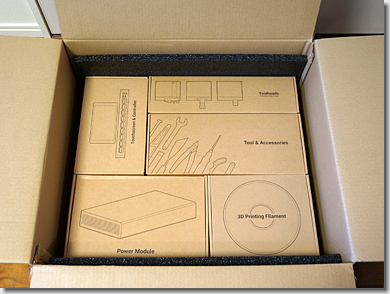

　三段目は、3Dプリンティングモジュールやコントローラー、ACアダプターなど。

　それぞれの箱は、組み立ててしまえば要らなくなりますが、小物を入れるのに便利なため、手頃なモノは、捨てないで取っておいた方が良いかと。

　さっそく、組み立てに入ります。

　まずは、公式サイトのチュートリアルを見て、全体の流れを掴みます。

　組み立ては、特に難しいところはありません。

　クイックスタートガイドは、当然ながら英語ですが、イラストが多用されており、プラモデルがふつーに組めるヒトであれば、困ることはないでしょう。

　あえていうなら、ツールボックスの中に、ビット交換式のドライバーが入っていますが、ボルトをしっかり締めるため、別途、ヘキサゴンレンチがあった方が良いかと。

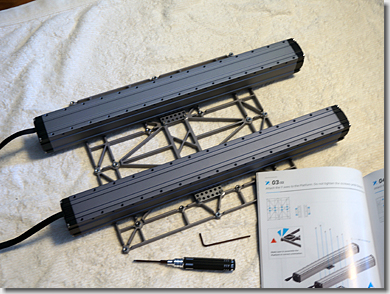

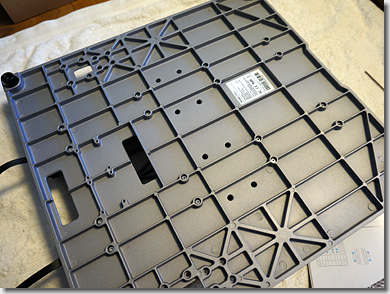

　ベースプレートに、Y軸のリニアモジュール2本が付いたプラットフォームを、固定しているところ。

　ここまで組み立てたのですが、いったん、手戻りしました。

　どうも、凝り性なのか、ボルトの締め付け順序も、最終的な組み立て精度に影響があるように思え、ホイールのボルトを締め付けるのと同様、互い違いになるようにやり直しました。

　ボルトの締め付けトルクも、ヘキサゴンレンチを使った手作業では、なかなか難しいところですが、無闇にきつく締め付けるのではなく、適度な固さになるよう留意しました。

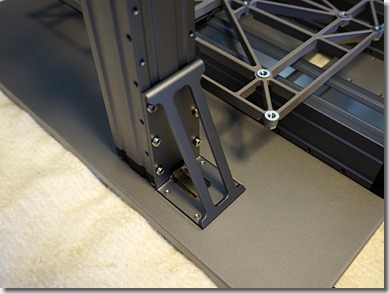

　Z軸のリニアモジュールを、固定しているところ。

　この作業の前に、Z軸のホルダー（Lアングル）をベースプレートに固定するようになっていますが、こちらも、ボルトは完全に締めずに、X軸のリニアモジュールを2本のZ軸に固定し、全体が決まってから、締め付けると良いかと。

　各部品は、かなりの精度で加工されているようですが、要所要所でのちょっとした配慮で、最終的な組み立て精度が上がる（のではないか）と思います。

＃本当は、直角や平行が出ているか、しっかり調べたいところですが。

　その他、気を付けるべきことといえば、リニアモジュールからCANのフラットケーブルが出ていますが、プラットフォームを持ち上げたり裏返したりする時に、ケーブルに無理な力が加わらないよう、注意することぐらいでしょうか。

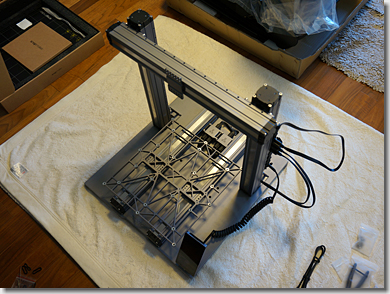

　と、いうことで、ベースとなる部分が完成。

　途中、凝り性ゆえの手戻りもありましたが、ゆっくり作っても、2時間もあれば組み立てられると思います。

　こちらは、今回、「Snapmaker 2.0」を選定した事由の一つです。

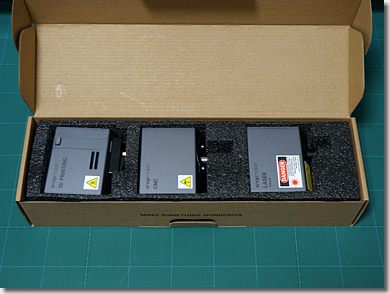

　左から、「3Dプリンティングモジュール」、「CNCモジュール」、「レーザーモジュール」です。

　「Snapmaker 2.0」は、3Dプリントに留まらず、モジュールを取り替えることにより、NC加工やレーザー加工もできる、“一台三役”の優れモノなのです。

　ふつーは、3Dプリントから試しそうですが、ひねくれ者なので、「CNCモジュール」を取り付けました。

＃この季節（冬期）、3Dプリントは、温度管理が難しそう（ヒートベッドとエンクロージャーを使わないと）なので。

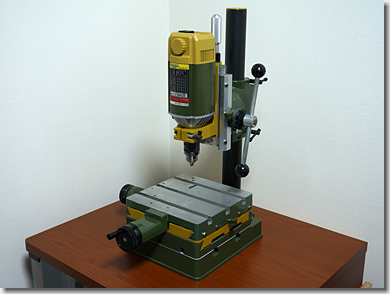

　こちらは、いままで大活躍してくれた、Proxxon（キソパワーツール）のフライス盤（No.27000）です。

　ホビー用ですが、熟練してきた(?)ので、けっこうな精度で切削加工などができるようになりました。

　んが、しかし、ここでCNC（コンピュータ数値制御）の投入です。

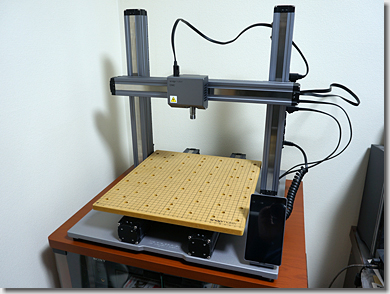

　設置場所は、すでに退役したコンポーネントたちを収容している、AVラックの上としました。

　まるであつらえたかのように、ぴったりなサイズでした。

　また、さすがはオーディオ用のラックだけあり、かなり堅牢な造りで重量もあるため、リニアモジュールが稼働しても、びくともしません。

　なお、プラットフォームのY軸方向の稼働領域を考慮し、設置方向を見直しました。

　今後、3Dプリンティングのためにエンクロージャーを設置する際には、ベースボードの作製も含め、さらに見直したいと思います。

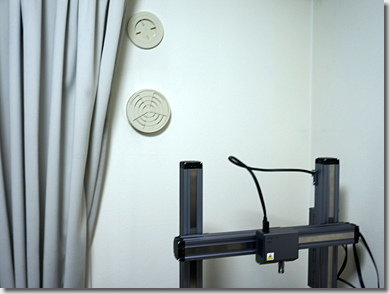

　こちらは、設置場所の上方です。

　都合の良いことに、設置場所の近くに、エアコン用のサービスホールがあります。

　3Dプリンティングをする際、ABSなどの素材を使うと、かなりの臭気がするようです。

　将来的にエンクロージャーを設置する際には、ここにPCファン付きのダクトを取り付け、強制排気させるなど、構想は広がります。

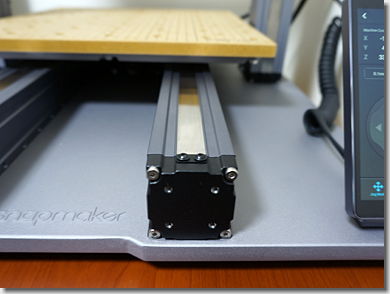

　こちらは、「Snapmaker 2.0」を選定したもう一つの事由、「リニアモジュール」です。

　ホビー用の3Dプリンターの各軸の駆動には、多くモデルで、「ベルトドライブ」が用いられています。

　その名のとおり、ステッピングモーターの回転方向の動きを、ゴム製のベルトにより、前後（上下・左右）方向の動きに変えています。

　機構が比較的簡単で、低コストであることから、低廉なモデルでは、ほぼこの「ベルトドライブ」になっています。

　しかしながら、ベルトを高速に動作させた時に生じる“撓み”（たわみ）や、ベルトの経年変化による“伸び”などにより、ある一定以上の精度を出せない、という問題があります。

＃一昔前のレコードプレーヤー（ベルトドライブ式）でも、ベルトがヘタってくると、微妙に音が変わってきましたが。

　この“撓み”や“伸び”は、精密な動作を要求されるこの手の機器では、致命的な問題となります。

　一方、Snapmakerは、初号機（Snapmaker Original）から、各軸の駆動には、「リニアモジュール」が用いられています。

　ステッピングモーターを用いているという点では同一ですが、「リニアモジュール」の内部には、ネジ山を切ったシャフトが入っており、このシャフトを回転させることにより、可動部を前後に動かすような機構となっています。

　急峻な動きは苦手ですが、ステッピングモーターの回転角により、可動部の位置が一義に定まるため、非常に高い精度を出すことができます。

＃ちょうど、「ベルトドライブ式」と「ダイレクトドライブ式」の違いのようなものかと。

　Snapmakerは、すべての軸が、この「リニアモジュール」で駆動されており、これが選定のポイントとなりました。

（画像は、Snapmakerから拝借）

　なお、初号機（Snapmaker Original）の「リニアモジュール」は、外から内部のシャフトが見える形になっていますが、ここから切削した際の削りカスなどが入ってしまう、という問題点があったようです。

　「Snapmaker 2.0」からは、この点が改良され、「リニアモジュール」のレール部分にカバーが取り付けられたことにより、削りカスなどが入らないようになっています。

　こちらも、選定のポイントとなりました。

（画像は、Snapmakerから拝借）

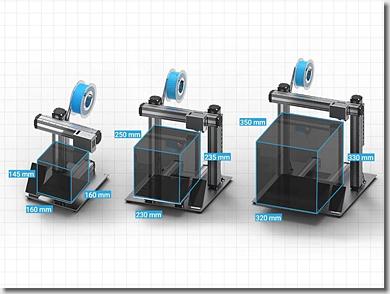

　紹介が遅れましたが、「Snapmaker 2.0」シリーズには、「A150」、「A250」、「A350」の、3つのモデルがあります。

　その名のとおり、造形できるサイズを示しており、「A350」の場合は、
　　　320mm（幅）×350mm（奥行き）×330mm（高さ）
のものを扱うことができます。（数値は、3Dプリンティングの場合）

　“とある構想”の実現にあたり、どうしても、立方300mmを超える造形サイズが必要だったため、最も大きい「A350」を選択しました。

　「A350」の価格は、公式ストアで1,799ドル、これに送料119.00ドルが加わり、合計1,918.00ドル。日本円で、204,075円でした。（1ドル106.4円換算）

　これに、輸入関税・消費税7,700円が加わり、最終的に、211,775円で購入できました。

　Snapmakerには、日本の代理店もあり、またAmazonやYodobashiでも購入できますが、こちらの価格は、274,780円（送料込）。

　代理店ルートでは、マニュアルやコントローラーのUIが日本語化されているようですが、まぁ、6万円以上もお得に買えるのであれば、個人輸入しても良さそうです。

＃万が一、製品に何かあった場合の対応は、直接本国とやり取りする必要がありますが、これまでにも、BMWやPorsche、Audiの純正部品を、ドイツから取り寄せていたので、特段、不安は感じませんでした。

（画像は、イメージです）

　中華製の、安っすぃ～、バッタもん3Dプリンターなら、立方300mmのモデルでも、数万円で売られていますが、ロクな精度は出ないでしょう。

　かといって、日本製の3Dプリンターでは、立法150mmのモデルでも、8～10万円程度はします。立法300mmのモデルでは、余裕で30万円オーバー。

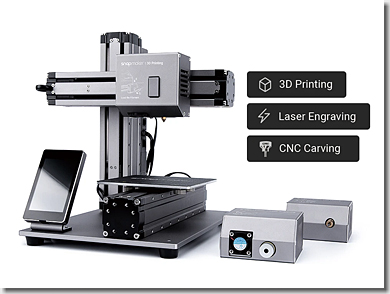

　1年以上前から、どのモデルにするか、悩んでいましたが、ここへ来て、一台三役の「Snapmaker 2.0」が発売となったことを知り、迷わずこれに決めてしまいました。

（画像は、Snapmakerから拝借）

　なんでも、2019年の米国クラウドファンディングで、プロジェクト開始1分で目標額に達し、トータルで8億5,300万円もの資金を調達、技術部門での最速・最高記録を更新したとか。

　それだけ、世界中のDIY好きには、魅力のある、待望のモデルだったのでしょう。

　ホビー用の工作機械としては、かなりの投資となってしまいましたが、この「Snapmaker 2.0」を得たことで、SOARISTO工房の加工範囲も、そうとうな広がりが出るものと。

　我ながら、今後の展開が、楽しみです。0xF9C6

（つづく）
