デュアルCPUマシンを作る(7) - ケーブルの作製と起動確認

　つづいて、DCポンプやPCファンを、きめ細かく制御するための準備に掛かります。

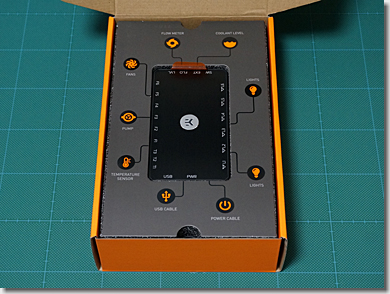

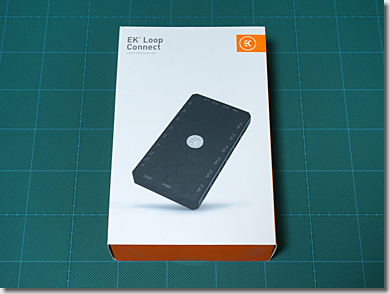

　EK Water Blocksの「EK-Loop Connect」（生産終了）です。

　こちら、DCポンプ内蔵のリザーバー、「EK-DBAY D5 MX - Acetal」と同様、気付いた時には、すでにディスコンになっていました。

　どこかに在庫が残っていないかと、あちこち探し回った結果、やっとニュージーランドのPCショップに、在庫があることが分かり、速攻でポチりました。

＃危なかった～！0xF9C7

　この「EK-Loop Connect」は、4pinタイプのPCファン（DCポンプを含む）を6台まで接続し、PWM制御できます。

　また、サーモセンサー（温度）を3つまで接続し、このセンサーから拾った温度を元に、PCファンの回転数をきめ細かく制御することができます。　

　さらには、フローセンサー（水流）や、レベルセンサー（水位）を接続し、水冷ループに異常が検出された場合には、アドレサブルLEDの色の変化により通知してくれるという、至れり尽くせりの機能が付いています。

　専用のソフトウェアによる制御は、このような感じ。

　説明が前後しましたが、なぜに、このようなコントローラーを使うことにしたかというと、つぎのような事由があります。

　今回のマザーボードである、Asusの「WS C621E Sage」は、“ワークステーション用”ということもあり、これまで使ってきた「ROG」（Republic of Gamers）シリーズにあるような、きめ細かなPCファンの制御ツールや、アドレサブルLEDの制御ツールなどが、提供されていません。

＃試しに、「Fan Xpert 4」をインストールしてみようとしましたが、「AI Suite 3」すら、インストールすることができませんでした。

　そこで、PCファンやアドレサブルLEDのコントローラーを探していたところ、都合良く、過去に「EK Water Blocks」ブランドからに発売されていたことが分かり、これを組み合わせることにしました。

　「EK-Loop Connect」の本体は、ちょうど2.5inchベイに取り付けられるようなサイズとなっています。

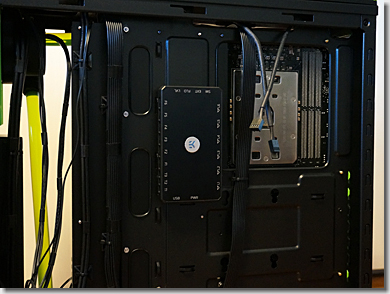

　今回は、強力両面テープを使い、PCケースの側面（マザーボードの裏面）に貼り付けることにしました。

　前置きが長くなりましたが、検証用のケーブルができたところで、実運用のためのケーブルを作製します。

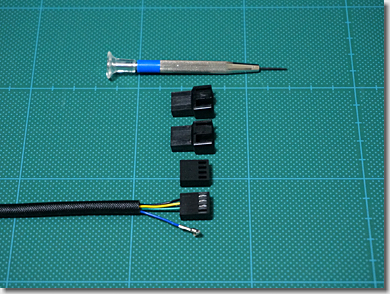

　DCポンプやPCファン用のケーブルに使うコネクタは、noctuaの静音PCファン、「NF-A12x25 PWM」付属の分岐ケーブルに付いていたものを、再利用します。

　こちらも、精密ドライバーを使って、コンタクトピンをリリースします。

　黒線がGND、黄線が+12V、緑線が回転パルス信号、青線がPWM信号となります。

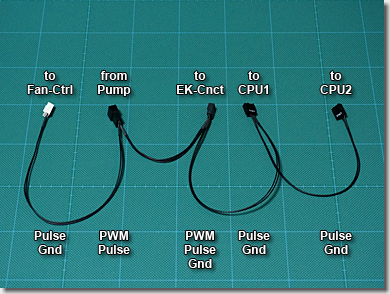

　まずは、DCポンプ、「EK-Loop D5 G3 PWM Motor」用のケーブルを作製します。

　DCポンプは、「EK-Loop Connect」からのPWM信号を使って、回転数を制御します。（マザーボードからのPWM信号は、使いません）

　また、今回はデュアルCPU構成となっていますが、マザーボード上の「CPU1」「CPU2」ともに、回転パルス信号を与えないと、CPUクーラーに異常が発生したと判断され、マザーボードが緊急停止してしまいます。

　これを回避するため、DCポンプからの回転パルス信号を、2つのコネクタに入れるよう配線します。

　一番左側の白いコネクタは、5.25inchのドライブベイに設置する、ScytheのPCファンコントローラー、「SCKM-1000」に、回転パルス信号を与えるためのものです。

　「EK-Loop Connect」の専用ソフトウェアを立ち上げずとも、PCケースの前面パネルにあるコントローラーで、DCポンプなどの回転数をモニタリングすることができます。

　各コネクタには、今後のメンテナンスにおいて取り外した際、誤配線しないよう、TEPRA Proを使って示名条片を作り、貼っておきました。

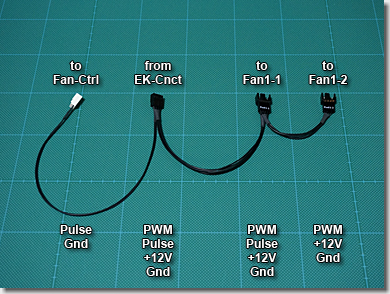

　つづいて、PCファン用のケーブルを作製します。

　ラジエーターを冷却するPCファンも、「EK-Loop Connect」からのPWM信号を使って、回転数を制御します。「Fan1-1」と「Fan1-2」に、同じPWM信号を与えています。

　同様に、一番左側の白いコネクタは、PCファンコントローラーに、回転パルス信号を与えるためのものです。

　また、こちらのケーブルでは、「Fan1-1」と「Fan1-2」に、+12V電源を与えています。

　PCファンの定格電流を考慮し、+12VやGndなどの“電源線”には、BX-S架橋ポリエチレン電線の「0.3sq」のもの、PWMやPulseなどの“信号線”には、「0.18sq」のものを使っています。

　このケーブルを、前面パネルにあるラジエーター用と、天板にあるラジエーター用に、2本作製します。

　書き遅れましたが、「EK-Loop Connect」は、合計で8Aまでの電流を供給できるので、DCポンプや4つのPCファンを接続しても、十分な供給能力を持っています。

　DCポンプ、PCファン用のケーブルができたところで、PCファンコントローラー、「SCKM-1000」用のケーブルを作製します。

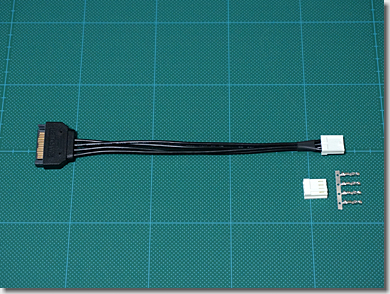

　こちらは、ainexのシリアルATA用電源延長ケーブル、「SA-047SA-BK」を改造します。

　PCファンコントローラー側は、FDD電源コネクタとなっていますので、これに換えます。

　コネクタハウジングは、TE Connectivity（旧AMP）の「171822-4」、コンタクトピンは、「170262-1」となります。

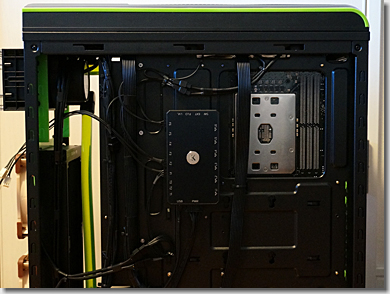

　このような感じで、PCケースの側面（マザーボードの裏面）に、ケーブルをまとめます。

　3Mの「電気絶縁テープ」と、ヘラマンタイトンの「インシュロック」、「マウントベース」を駆使し、結束していきます。

　さて、いよいよ立ち上げです。

　ケーブル類を確認し、接続し忘れや逆接続がないことを、最終チェックします。

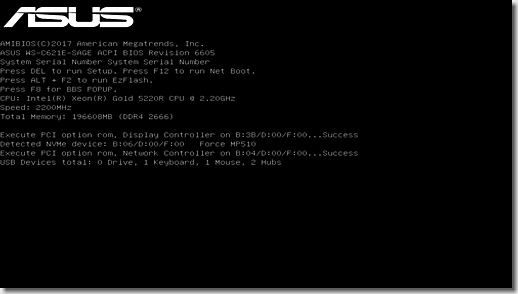

　電源を入れ、起動を確認します。

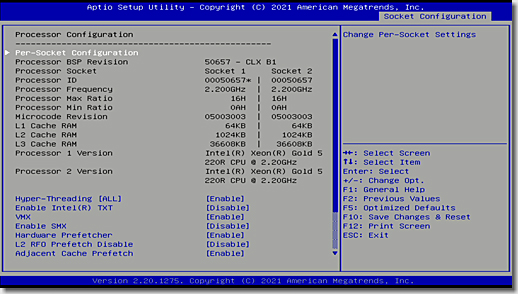

　「BIOS Setup Utility」を開き、「Processor Configuration」を確認します。

　無事に、2つのCPU（48コア、96スレッド）が認識されています、

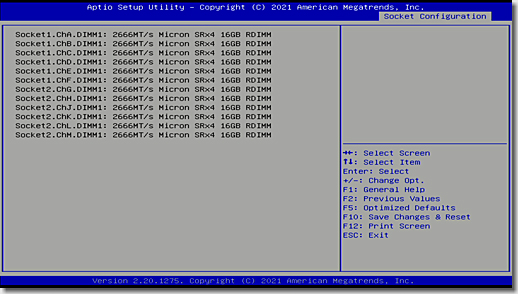

　「Memory Configuration」を確認します。

　無事に、12本のメモリ（計192GB）が認識されています。

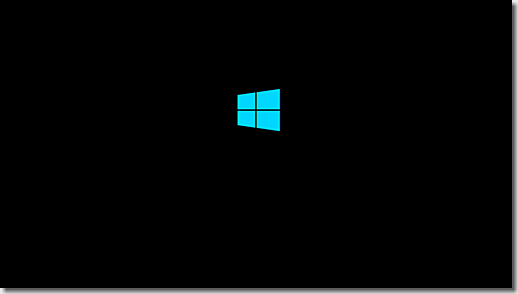

　BIOSを抜けて、「Windows 10 Pro 64bit」が起動することを確認します。

＃ふぅ～、やっとここまで来ました。0xF9C6

（つづく）
