デュアルCPUマシンを作る(8) - マルチカードリーダーの埋込み

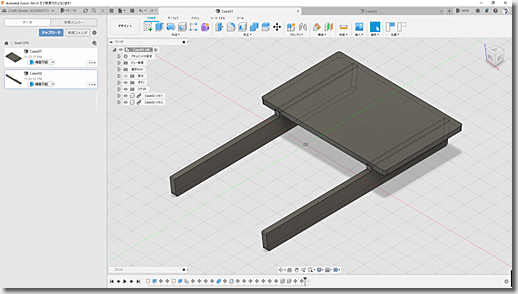

　プロントパネルの「ドライブベイプレート」の時と同様、Fusion 360を使って、モデリングします。

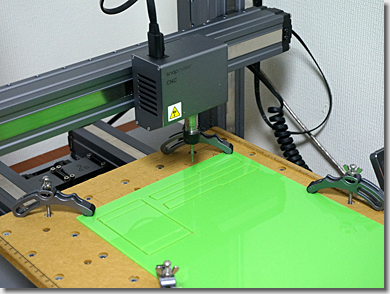

　3mm厚のアクリル板を、Snapmaker 2.0 A350でミリングします。

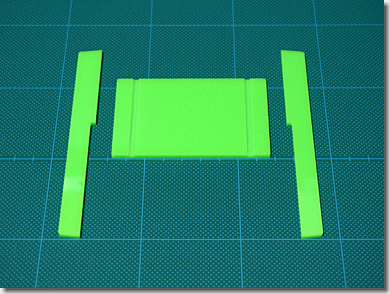

　削り出された、「カードリーダープレート」です。

　側面のパーツを、精確に垂直に立てられるよう、本体のパーツには、左右に深さ1mmのスリットを入れてあります。

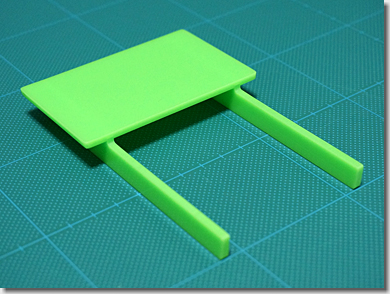

　パーツを組み立て、「ジクロロメタン」（アクリル樹脂専用の接着剤）を使って“溶着”します。

　なお、画像では見えませんが、ポケットの側面と接する前後左右の垂直面には、実物に合わせ、6.5°のテーパーを付けてあります。

　本体パーツのテーパー部は、フラットエンドミル（φ2mm）とボールエンドミル（φ1.0mm）を使い分け、削り出しています。

　「カードリーダープレート」ができたところで、天板を加工します。

　さすがにここは機械加工できないため、ピンバイスで下穴を空け、ミニヤスリを使って地道に切削します。

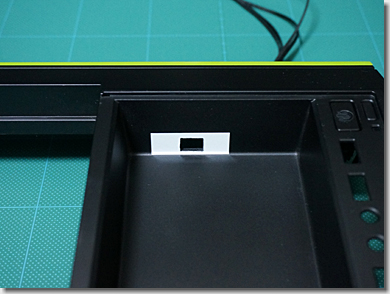

　いつものとおり「TEPRA Pro」を使って型紙を作り、精確に位置決めしています。

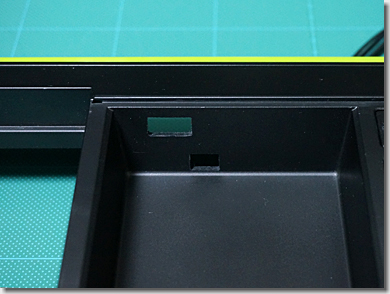

　上段に、マルチカードリーダー用のUSB 3.0 Micro-Bコネクタ、下段に、ICカードリーダー用のUSB 2.0 Mini-Bコネクタが入ります。

　最終的には、見えなくなってしまうところですが、だからといって手を抜かず、しっかり作り込みます。

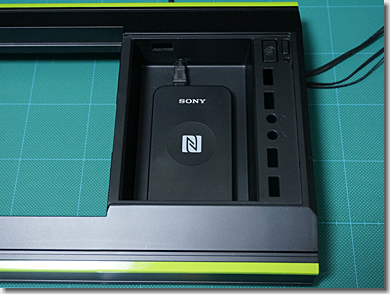

　先に、下段のICカードリーダーを固定します。

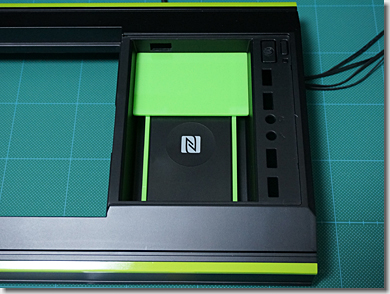

　「カードリーダープレート」を固定します。

　各パーツの固定は、何かあった時に取り外せるよう、溶着ではなく、強力両面テープ（厚さ0.6mm）を使っています。

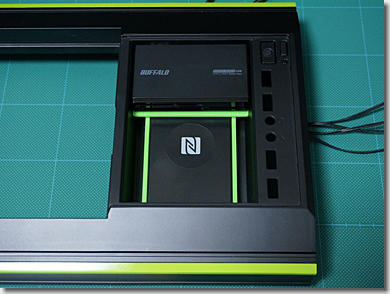

　上段の「マルチカードリーダー」を固定します。

　本当は、マルチカードリーダーは、メモリカードを前後に挿抜できる方向に取り付けたかったのですが、この方向としました。

　これは、USBケーブルの引き回しの関係に因ります。

　PCケース上部に取り付けたラジエーターの頭が、ポケットの後面ギリギリまで来ており、ケーブルを後方に引き回すことができないためです。

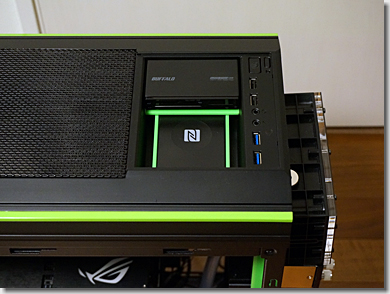

　PCケースに組み込みます。

　ポケットの深さと、各リーダーを親亀子亀にした時の面（ツラ）の高さが一致するようにしてあり、構想どおり、イイ感じになりました。0xF9C6

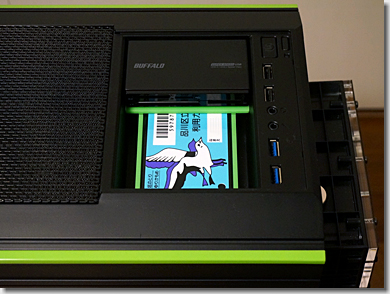

　試しに、ICカードをセットしたところです。

　「マルチカードリーダー」と「ICカードリーダー」とは、立体交差のようになっていて、上下の隙間が1.5mmほど空いています。

　この隙間に、ぴったりとICカードを差し込むことができるようになっています。

　素晴らしい！0xF9CF

（つづく）
