デュアルCPUマシンを作る(14) - RAIDアレイの構成

　仕方がないので、トランジスタに換えて、MOSFETを使うことにします。

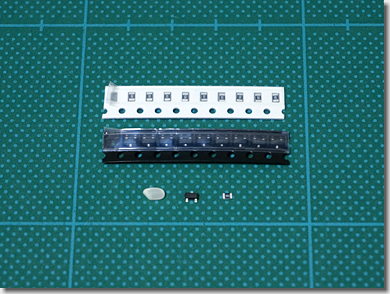

　画像中央は、チップ型Nch MOSFETの「BSS138」です。パッケージは、SOT-23です。

　比較のため、左側に米粒を置いてみましたが、SOT-23パッケージの大きさは、2.9×2.4mmしかありません。

　さらに、右側にあるのは、プルアップとして使うチップ抵抗（2012パッケージ）で、大きさはさらに小さく、2.0×1.2mmしかありません。

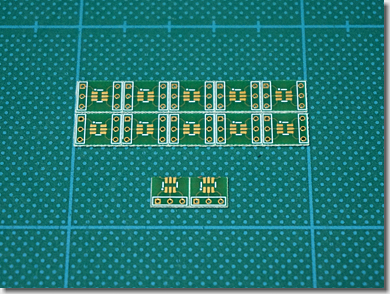

　SMD（表面実装素子）があまりにも小さいため、MIL規格（2.54mmピッチ）に戻すべく、専用の変換基板を使います。

　さらに、今回は、この変換基板の一部をサーキュラーソウを使って切断し、改造しておきます。

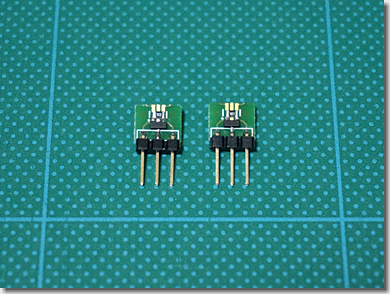

　改造した変換基板を使って、2-4E1AやTO-92パッケージと同様、3本足にします。

　こちらは、チップ型Pch MOSFETの「BSS84」を実装したもので、さらにS（ソース）とG（ゲート）の間に、チップ抵抗を入れてあります。

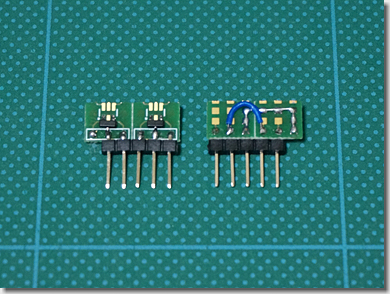

　こちらは、チップ型Nch MOSFETの「BSS138」を実装したものです。

　トランジスタのダーリントン接続（2段）を置き換えているため、MOSFETを2つ接続しています。

　実装が便利になるよう、変換基板は切り離さず、2枚を連接して使っています。

　さらに、前述のとおり、元回路では、ユニバーサル基板上の配線がかなり立て込んでいることから、配線の一部を、変換基板の方に引き取ることにしました。

　簡単な回路で、5本足しかありませんが、ある意味、IC（Integrated Circuit）と言えるでしょう。

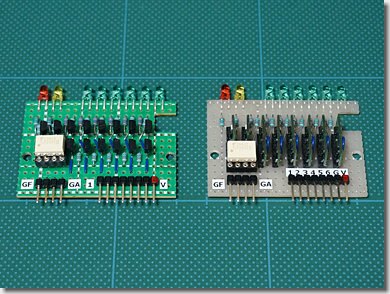

　左側が、参号機で、右側が、四号機。

　「2SC2458-Y」を「BSS138」に、「2SA1048-Y」を「BSS84」に、置き換えています。

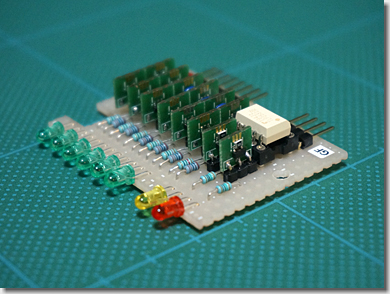

　縦系も使った、立体配線になっています。

　緑色のLEDがHDDの#1～#6に対応し、黄色のLEDが「Global Active」、赤色のLEDが「Global Fault」に対応しています。

　LEDは、いずれも高輝度タイプを使っています。

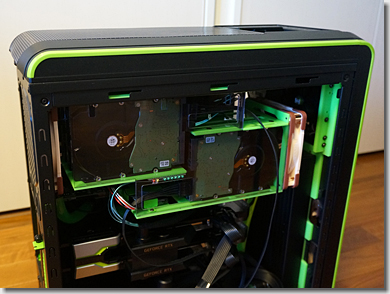

　PCケース（CoolerMaster「CM 690 III」）に、RAIDのスタックボックスを、組み込み直します。

（自動再生しない場合は、右クリックでメニュー）

　作動させたところです。

　動画は、コールドスタート（電源OFFからの初回立ち上げ時）のものです。

　基本的には、#1～#6のいずれかのHDDへのアクセスにより、「Global Active」が点くはずです。

　しかし、黄色LEDの点灯は、必ずしも緑色LEDとは、一致（OR条件）していません。

　おそらくこれは、キャッシュメモリからのライトバック等の関係で、一致していないものと思われます。

　さて、ハード面の準備ができたところで、いよいよ、RAIDアレイを構成します。

　RAIDアレイは、BIOSからも設定できますが、せっかくなので、「MegaRAID Storage Manager」を使って設定することにします。

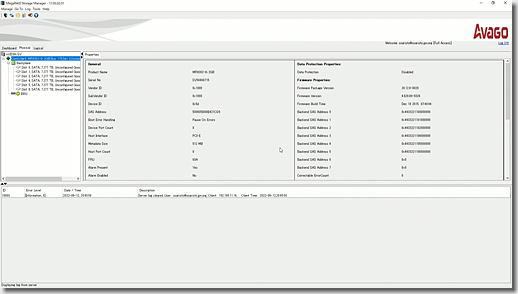

　「MegaRAID Storage Manager」を起動し、接続した6本のHDDが、きちんと認識されていることを確認します。

　また、今回採用したRAIDカード、NECの「N8103-178」（LSIの「MegaRAID SAS 9362-8i」）は、2GBのキャッシュメモリが搭載されています。

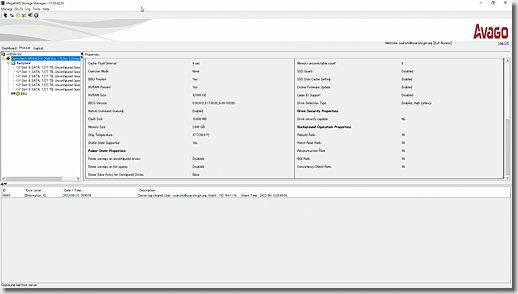

　「Memory Size」が「2.000GB」となっていることが確認できました。

　なお、以前に紹介したように、今回もRAIDカードを水冷化しています。

　起動してしばらく経過した後でも、「Chip Temperature」は40℃前後で、非常に安定していることが確認できました。

　いよいよ、RAIDアレイを構成します。

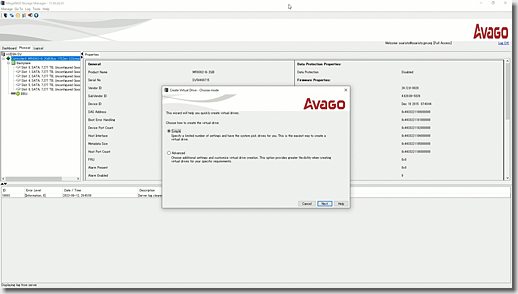

　「Physical」のタブから、設定したいRAIDカードを選んで、「Create Virtual Drive」を選ぶと、設定のためのウィザードが開きます。

　ここでは、「Simple」モードで設定を進めることにします。

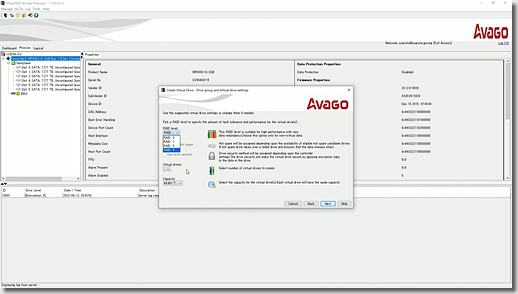

　RAIDのレベルを選ぶ画面が開きます。

　以前の「MegaRAID SAS 9265-8i」では、追加ライセンスを買わないと、「RAID6」を選ぶことができませんでした。

　「MegaRAID SAS 9362-8i」の場合は、標準の状態で一部オプションがアクティベートされているため、「RAID6」を選ぶことができます。

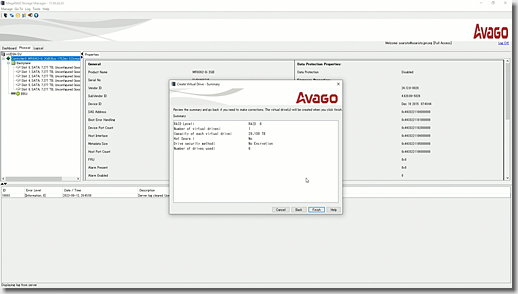

　これだけで、あっけなく、物理容量「43.662TB」、論理容量「29.108TB」のRAID6アレイを構成することができました。

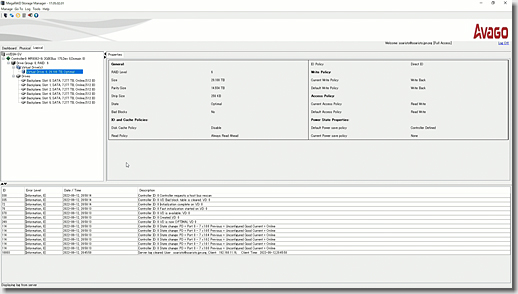

　「Logical」のタブを選ぶと、「Virtual Drive」が構成されていることがわかります。

　ついでに、RAIDアレイの予防保全のため、「Set Patrol Read Properties」を選び、定期メンテナンスの起動周期などを設定しておきます。

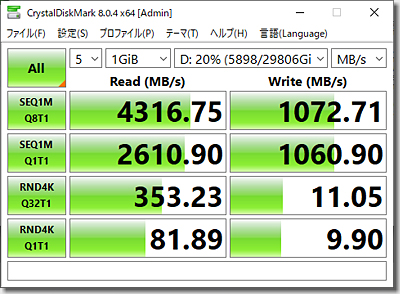

　「CrystalDiskMark」の結果です。

　RAIDカードは、NECの「N8103-178」（LSIの「MegaRAID SAS 9362-8i」）、HDDは、Western Digitalの「HUS728T8TALE6L4」（旧HGST製、8TB、SATA 6Gbps、7,200rpm）です。

　6本のHDDで、RAID6を組んでいます。

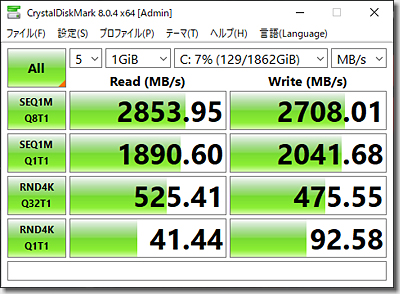

　ついでに、メインのSSDの結果です。

　crucialの「P5 CT2000P5SSD8JP」（2000GB）を、M.2接続で使っています。

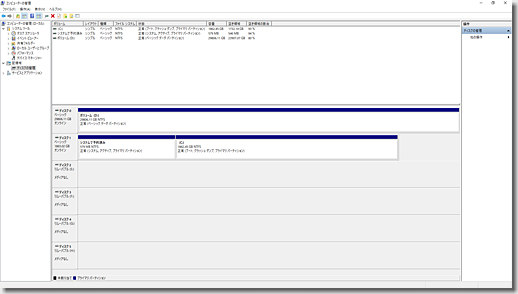

　ディスクの管理画面です。

　約30TBもの、巨大かつ冗長性の高いストレージを構成することができました。

（つづく）
