前回の続きです。さらに深～く、ディープな世界に潜行します。0xF9C7
左側が530i用、右側がM5用です↑。外観に違いはありません。
（赤色のものは、搬送時のニュートラル位置保持用のピンであり、装着時は取り外します）
ステアリングの軸を中心に、左右それぞれに6Pコネクタがあります。右側にある6Pコネクタ（X01006）のうち、M5用には、1番ピンと6番ピンが出ていますが、530i用には、これらはありません。
（530i用というよりは、日本仕様には無いのかも知れません）
それぞれ、「SMG＋」（6番ピン、赤-黒）、「SMG－」（1番ピン、緑-白）に対応しています。
さてここで、なぜこの部品が「COIL SPRING CARTRIDGE」と命名されているのか、みてみましょう。
ステアリングホイールには、ホーン、エアバッグをはじめ、マルチファンクションスイッチ、イルミネーションまで、実にさまざまな電装品が付けられています。これら電装品の信号は、ステアリングコラムを通してボディー側に通電させなければならないのですが、ステアリングホイールは、車齢が尽きるまで、何100、何1000万もの回数、左右に回転させられます。ここに、通常のような配線（金属縒り線）を使っていたのでは、いずれ金属疲労で断線してしまいます。
この「捩れ」を、どのように回避するかがカギになります。
私は当初、金属接点が、切り株の年輪状に配置されていて（バウムクッヘンのように）、その上を、対向する接点が同心円状に滑ることにより、信号を伝えているのかと考えていたのですが、予想を大きく覆されました。
「COIL SPRING CARTRIDGE」を分解したところです↑。
中に入っていたのは、細長く、短冊状に切られたフレキシブル配線板でした。これが、部品の内側の軸に幾層にも巻かれています。一方、その先は、180度緩く折り曲げられて、部品の外側の軸に固定されています。内側の軸が回転すると、この折り曲げられた部分が徐々に位置を変えながら、回っていきます。
これにより、金属接点を使う機械的方法に比べて、大きく耐久性・信頼性を向上させることができます。さらに、横方向ではなく、縦方向に空間を使うことにより、配線の集積率をかなり上げることができます。
＃う～ん、勉強になりますねぇ。0xF9C6
つづいて、もう一つ重要な部品です。

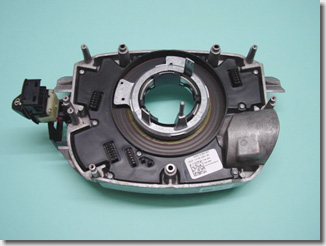

「SWITCH UNIT STEERING COLUMN」です↑。

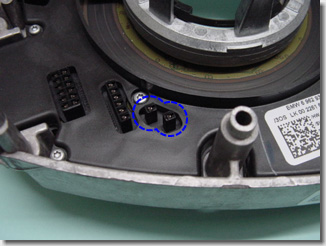

一部を拡大したところです↑。
「COIL SPRING CARTRIDGE」にあった「SMG＋/－」の信号が、この2つのコネクタに接続されます。

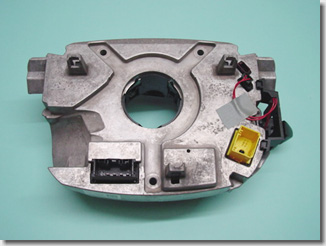

「SWITCH UNIT STEERING COLUMN」の裏側です↑。
黄色のコネクタ（X10334）と、黒色のコネクタ（X1880）があります。黄色のコネクタは、CANバスの光ファイバコネクタです。
（ちなみに、CANとは、「Controller Area Network」の略で、「Car Area Network」は誤りです。ドイツのBOSCH社が提案し、その後、ISOの国際標準規格として標準化されたものです）

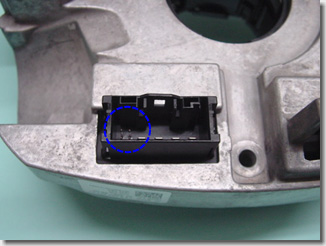

一部を拡大したところです↑。
WDS（電子配線図集）に依ると、黒色の8Pコネクタのうち、5番ピンが「SMG＋」、8番ピンが「SMG－」となっています。よって、ここから信号を取り出せば・・・、と思ったのですが、甘かったです。（E90のようにはいきませんでした）
日本仕様では、5番ピンと8番ピンは「NC」（Not Connected）となっています。ボディーに装着した状態でいろいろと試してみましたが、ダメでした。
この「SWITCH UNIT STEERING COLUMN」ですが、530i用が「61316962939」、M5用が「61316957524/61316962940」（ドイツ本国価格：299.00ユーロ、円換算：42,308円、国内価格：61,600円）もします。
部品番号および価格が微妙に異なるところをみると、やはり日本仕様のものは、そもそもSMGに対応していない部品が付いているようです。
＃もはやこれまでか・・・。0xF999
（つづく）
