Performance Steering Wheel Retrofit (3)

　つぎに、助手席側のコンソールのアンダーカバーを外し、X14271コネクタにアクセスできるようにします。

　助手席左足元にある発煙筒と、発煙筒のフックを固定しているボルトを外します。

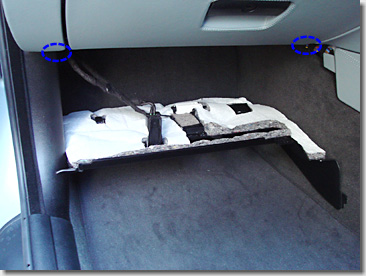

　青○の位置にあるトルクスボルト（T20）2ヶ所を外すと、アンダーカバーを外すことができます。

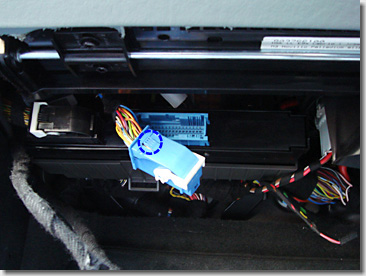

　助手席側のグローブボックスのちょうど真下に、大きなコネクタが2つ見えます。右側の青いコネクタが、X14271コネクタです。

　青○の位置にあるツメを押しながら、コネクタに付いている白いレバーを押し下げると、モジュールからコネクタを外すことができます。

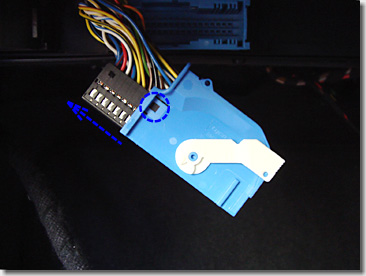

　青○の位置にある小さなツメを意識し（逆側にもあります）、マイクロドライバーでコネクタカバーを少し浮き上がらせながら、コネクタをスライドさせると、コネクタカバーを外すことができます。

　マニュアルのとおり、1番ピン（青/赤）と、2番ピン（赤）とを、引き抜きます。

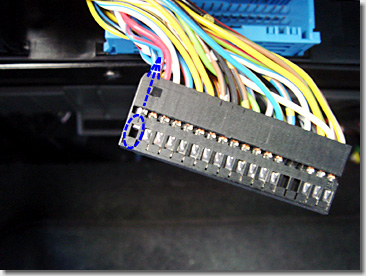

　青○の位置にあるツメを、マイクロドライバーで押しながら、コードを慎重に引き上げると、コネクタからコードを引き抜くことができます。

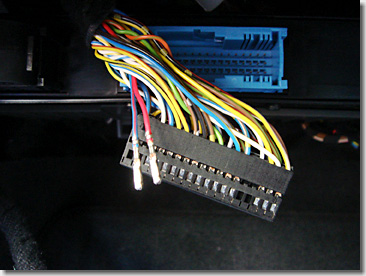

　1番ピン（青/赤）と、2番ピン（赤）とが、引き抜けました。

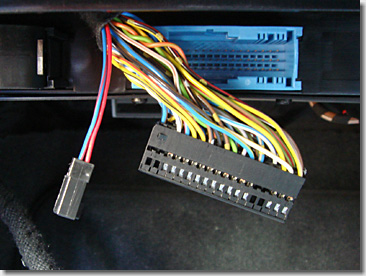

　引き抜いた2本のコードに、PSW付属のコネクタEを取り付けます。

　1番ピンに「青/赤」コード（X14271コネクタの1番ピン）を、2番ピンに「赤」コード（X14271コネクタの2番ピン）を、それぞれ差し込みます。

　PSW付属ハーネスのA3コード（青/赤）を、X14271コネクタの1番ピンに、A4コード（赤）を、X14271コネクタの2番ピンに、それぞれ差し込みます。

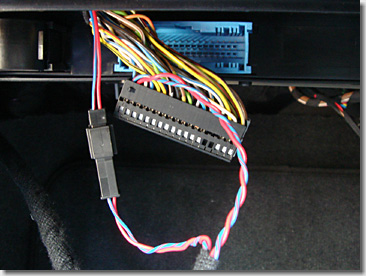

　PSW付属ハーネスのA5コネクタに、先ほど新設したコネクタEを差し込みます。

＃それぞれコードの色が一致しているので、分かりやすいと思います。

　X14271コネクタを、元あったとおり、モジュールに差し込みます。

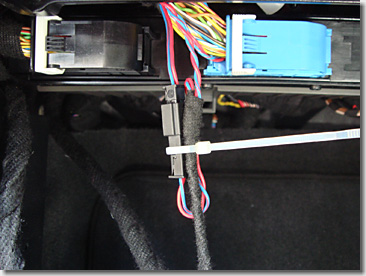

　ハーネスの余長は、テンションが掛からないよう、タイラップでまとめておきます。

　なお、PSW付属のタイラップは、少し大き過ぎるので（外人サイズ？）、市販の小型のもの（長さ100mm）を使っています。

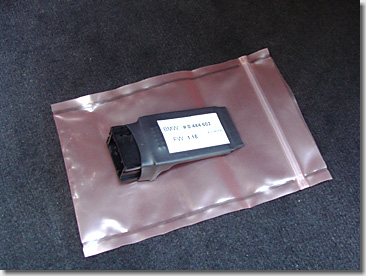

　PSW付属のコントロールモジュールBです。

　運転席側のコンソールのアンダーカバーを外し、ステアリング周り（X10170コネクタ）とOBD2ポート（X19527コネクタ）にアクセスできるようにします。

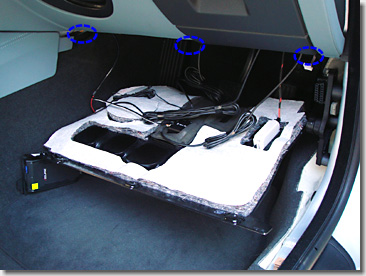

　青○の位置にあるトルクスボルト（T20）3ヶ所を外すと、アンダーカバーを外すことができます。

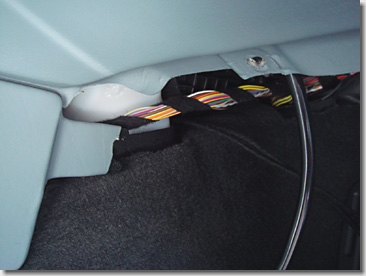

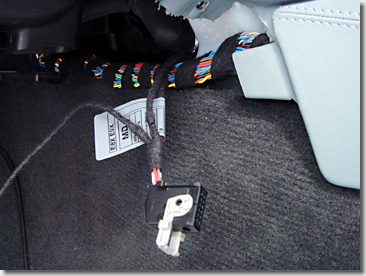

　コネクタA6を助手席側に残し、PSW付属のハーネス（コネクタA7が付いたケーブルと、A１とA2の付いたケーブル）を、運転席側に送り込みます。

　2本のケーブルが、引き出されました。

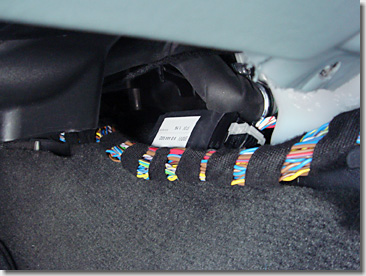

　コントロールモジュールBに、コネクタA6を差し込み、マニュアルのとおり、この位置に設置します。

　これで助手席側の作業は終わりですので、コンソールのアンダーカバーを元に戻します。

　（つづく）
