続・耕運機サウンドの追求(2) - 取付っ!!

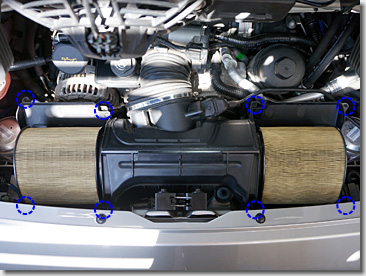

　エアクリーナーボックス（以下、エアクリボックス）の上下左右8ヶ所にあるトルクスネジ（T25）を外すと、「上部カバー」を取り外すことができます。

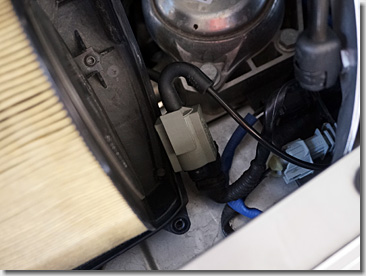

　エアクリボックスの上部カバーの右側には、PSEの負圧配管をした際に説明した「ソレノイドバルブ」が固定されています。

　嵌合で嵌まっているだけですので、上部カバーを引き上げる前に、取り外しておきます。
（画像は、取り外した後の状態）

＃なお、このソレノイドバルブは、Carrera S / Carrera 4S用の「DFI 3.8Lエンジン」にはあり、Carrera / Carrera 4用の「DFI 3.6Lエンジン」にはありません。

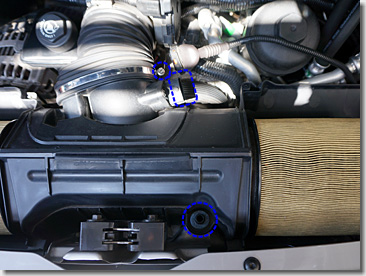

　エアフローセンサーのコネクタを外し、ホースクランプのボルトを緩めます。

　エアクリボックスの本体は、1ヶ所のゴムブッシュで固定されているだけですので、真上に引き上げることにより、取り外すことができます。

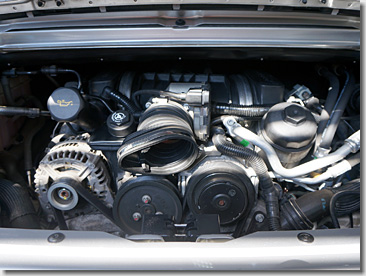

　エアクリボックスが、ぽっかり丸ごと取り外せました。

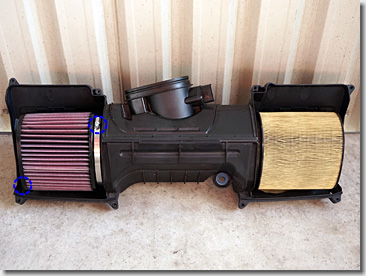

　純正のエアクリを、K&Nのものに交換します。

　エアクリは、1ヶ所のトルクスネジ（T20）で固定されていますので、これを外します。K&Nのエアクリには、ホースクランプが付いていますので、このボルトを締めて、固定します。

　電子スロットルボディが見えました。

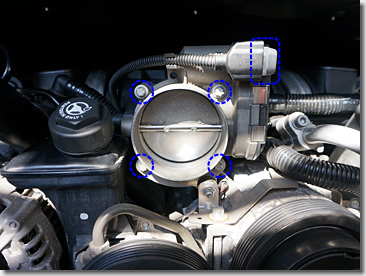

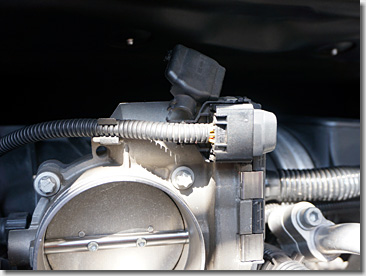

　4ヶ所のボルト（M8）を外すと、電子スロットルボディが取り外せますが、その前に、電子スロットルボディに接続されているコネクタを外します。

　このコネクタが、“とんでもなく”固く固定されていたため、取り外しにかなり難儀しました。

　まず、コネクタを保護するコネクタカバーがありますので、これを取り外します。コネクタカバーは、表裏2つの部品で構成され、周囲数ヶ所の嵌合で嵌まっています。

　コネクタカバーを外した後、コネクタ本体の両側面にそれぞれツメがありますので、このツメを押しながらコネクタ本体を引き抜きます。

　かなり固いですが、ここを潰してしまうと、“とんでもなく”高く修理代が付きますので、慎重に作業を進めます。

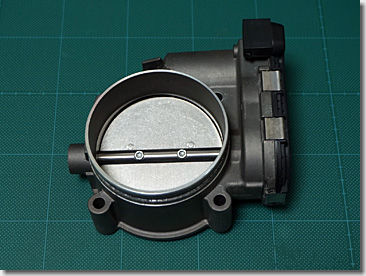

　取り外した、電子スロットルボディです。

　ベンチュリー径（電子スロットルボディの内径）は、φ82mmでした。Type 997 GT3用と同じ経です。

　ネットで少し調べたところ、Aston Martin DB7 Vantageも、この形状の電子スロットルボディでした。（ベンチュリー径は異なり、もう少し小径ですが）

＃もしかすると、欧州車のほとんどは、いま話題(?)のBOSCH製なのかも知れません。

　繰り返しになりますが、電子スロットルボディ（およびその周辺のエアフローセンサーなどの部品）の取り扱いは、くれぐれも慎重に。

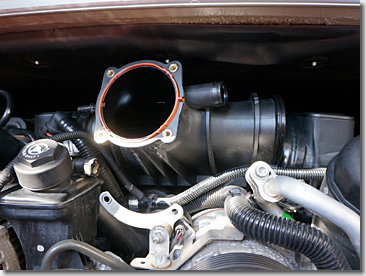

　電子スロットルボディを取り外し、純正のプレナムが見えるようになりました。

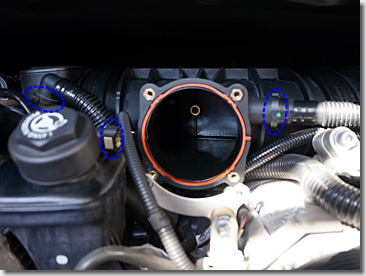

　プレナムには、ブローバイホースなどが接続されていますので、これらを取り外します。いずれも、ツメで引っ掛かっていますので、このツメを押しながら引き抜きます。
（英語的には、「Squeeze and Pull」だそうです）

　さて、ここからが難題です。0xF9C5

　プレナムは、左右の吸気ポートに、上下2つの「半月状のクランプ」で固定されています。まず、このクランプを固定しているボルトを外し、上側のクランプを取り外します。

　プレナムと左右の吸気ポートとの間は、気密性を確保するため、「ゴムブーツ」が入っています。このゴムブーツを吸気ポート側にずらして隙間を作ると、プレナムがなんとか動かせるようになります。

　しかし、いかにエンジンのメンテナンス性が高いPorscheと言えど、そもそも「後付けでプレナムを交換しよう」などとは想定されていないようで、非常に狭いスペースで、“知恵の輪”的な作業が迫られます。

＃メカニックグローブを填めて作業しないと、手が傷だらけになってしまいます。0xF999

　“知恵の輪”が解けて、プレナムが動かせるようになりましたが、まだまだ難題は続きます。

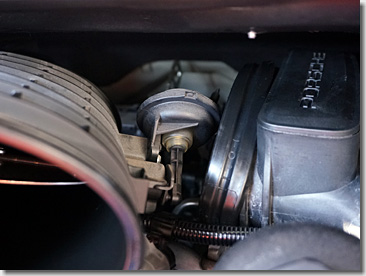

　プレナムの背後（車両の前方側）には、前回説明した、バタフライバルブを開閉させるための「アクチュエーター」が取り付けられています。

　このアクチュエーターは、純正のバキュームラインに接続されていますので、このバキュームラインを、ゴムジョイントの部分で切り離し（引き抜き）ます。

＃かなり狭いスペースでの作業になりますが、焦らず慎重に。

　どうしてもバキュームラインを切り離せなかった場合の代替案としては、“先にアクチュエーターをプレナムから取り外す方法”があります。（詳しくは後述）

　バキュームラインを切り離せたら、プレナム本体を、慎重に引き出します。

　プレナムが取り外せました。

＃画像では、前述の“先にアクチュエーターをプレナムから取り外す方法”を採ったため、バキュームラインに接続されたアクチュエーターが残っています。

　なお、作業スペースを確保するため、画像左側のパワーステアリングフルードのフィラーキャップを外しておくと、若干、作業性が改善されます。

　また、言わずもがなですが、現状、吸気ポート（インテークマニホールド）がむき出しとなっています。この状態で、吸気ポート内にゴミなどが侵入すると、エンジン本体に致命的なダメージを与える可能性があります。

　作業中は、吸気ポートをウエスで覆うなど、十分な注意を払って、作業を進めます。

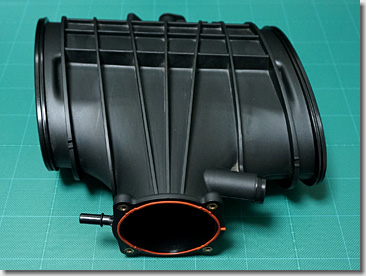

　取り外した純正プレナムです。

　試しに重量を計測してみたところ、純正プレナムは1.4kg（プラスチック樹脂製）でした。IPD Plenumは3.3kg（アルミニウム合金製）であったことから、1.9kgの重量増となっています。

　以前に取り付けた、PSE（Porsche Sport Exhaust System）とワンオフのセンターパイプとの組み合わせで、約2.0kgの軽量化となっていましたが、これで元に戻ったことになります。

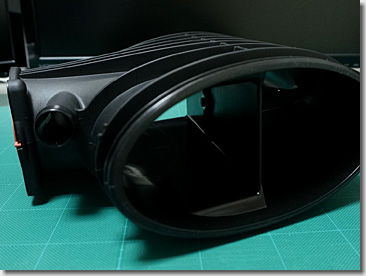

　純正プレナムの内部です。

　IPD Plenumは、左右の吸気ポートへ分岐する部分の形状が「Y字」で、なだらかな曲線を描いていましたが、純正プレナムは、「T字」で、直角です。

　いかにも吸気抵抗になりそうな形状です。

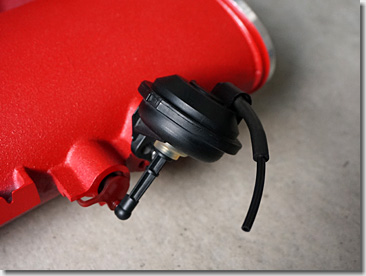

　純正プレナムの背後に固定されていたアクチュエーターを取り外し、IPD Plenumに取り付けます。

　アクチュエーター本体は、2ヶ所のキャップボルト（M3）で固定され、アクチュエーターロッドの先は、ボールジョイントに嵌め込まれています。

　まず、クリップリムーバーなどを使って、アクチュエーターロッドをボールジョイントから分離します。その後、ヘキサゴンレンチを使って、2ヶ所のキャップボルトを外し、アクチュエーター本体を取り外します。

　取付説明書にも記載がありますが、このアクチュエーターロッドをボールジョイントから分離する作業は、ボールジョイントが非常に壊れやすい部品であることから、特に慎重に行います。

　さて、いよいよIPD Plenumを取り付けます。ここから先は、さらに難しい“知恵の輪”を解くことになります。

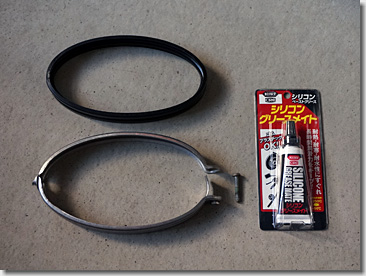

　その前に、前述の「半月状のクランプ」と「ゴムブーツ」について説明します。

　プレナムと吸気ポートとの間は、数mm程度の隙間が開いています。ゴムブーツの内側には、この隙間にぴったり合うよう、「突起」が走っています。また、ゴムブーツの外側にも、半月状のクランプの形状にぴったり合うよう、「溝」が走っています。

　まず、ゴムブーツの内側に、シリコングリスを適量塗り、指で薄く伸ばします。その後、左右のゴムブーツをIPD Plenumに嵌め込みます。

　最終的な取り付け時には、ゴムブーツの半分の幅がIPD Plenumに、もう半分の幅が吸気ポートに架かるようになりますが、この時点では、ゴムブーツのすべての幅がIPD Plenumに架かるよう、しっかり押し込んでおきます。

　この状態で、IPD Plenumを吸気ポートとの間に位置させ、片方の手でIPD Plenumを支えながら、もう片方の手でゴムブーツを吸気ポート側にずらしていき、プレナムと吸気ポートとの隙間に、ゴムブーツの「突起」が嵌まるようにします。

　狭いスペースの中で、非常に難しい作業になりますが、悪戦苦闘する中で、上手い方法を編み出しました。0xF9A0

　題して、「キャタピラー作戦」です。

（以下、編集中）

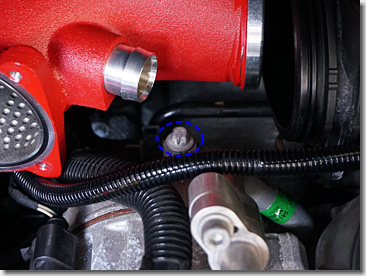

　取付説明書には、エアコンのコンプレッサーを固定しているボルトを、キット付属のロングボルト（170mm）に交換するよう、記載があります。
（取り付け時、ボルトのアタマがIPD Plenumに干渉するため）

　しかし、特段、交換しなくても問題がなかったため、純正のボルトのままにしました。

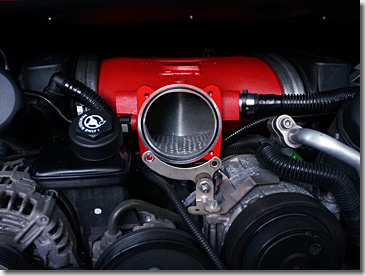

　“知恵の輪”が解け、IPD Plenumが取り付けられたところです。

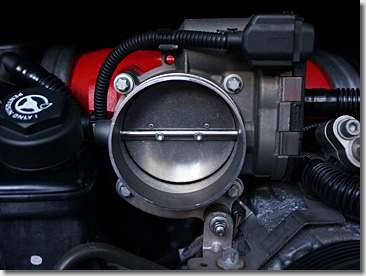

　電子スロットルボディを元に戻し、コネクタやホース類を接続します。

　エアクリボックス本体を元に戻します。

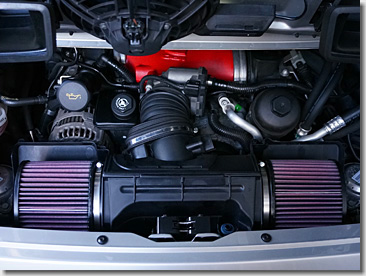

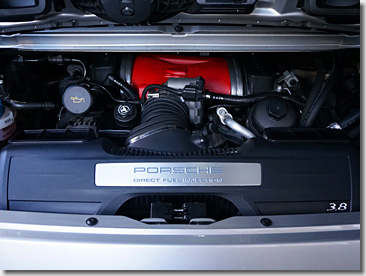

　上部カバーを取り付けて、完成っ!!

　Porsche純正ボディーカラーと同色の、鮮やかな「ガーズレッド」が、“熱い走り”を予感させます(?)。0xF9CB
