カーボン調「クワトロ・サイドロゴ」の製作(3) - カッティングシートの切り出し「お洒落は足下から」ということで、0xF8D5
Audi R8 V10 5.2 FSI quattroの純正キャリパーを、このような感じにしてみようと思います。
（クリックで詳細）
イメージとしては、前車のPorsche 911 Carrera S（Type 997 Phase 2）と同様、キャリパーやローターハブ（およびベンチレーションフィン）を、レッドに塗装します。
＃正確には、Porsche 911では、レッドキャリパーはCarrera Sの標準装備で、ローターハブ（およびベンチレーションフィン）をDIYで塗装しました。
（クリックで詳細）
古くは、TOYOTA ARISTO V300 Vertex Edition（JZS161）や、
（クリックで詳細）
BMW 530i M-Sport Package（E60）では、ゴールドに塗装していましたが、せっかく純正でbremboが付いていますので（フロント8pot、リヤ6pot）、「brembo red」にしてみます。

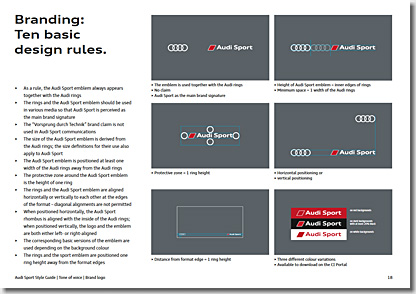

さっそく、Audi Sportのデザイン規則に則って、

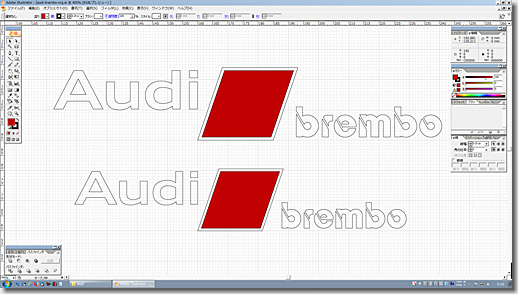

Adobe Illusratorを使って、ロゴを起こします。
前後キャリパーのロゴの大きさは、純正キャリパーの「/ /R8」のロゴを実測し、これに準じました。

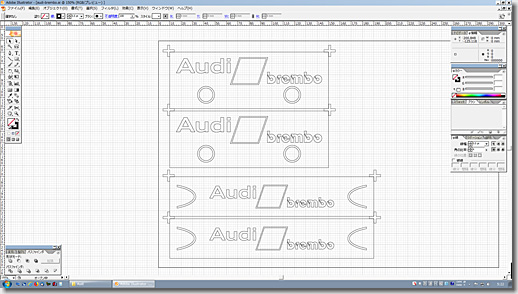

Roland CutStudio用に、データを起こします。
なお、貼り付ける際にセンターが出しやすいよう、ガイドラインとなるデザインを入れてあります。
いったん、紙に打ち出し、キャリパーに当ててみて、具合を確認します。

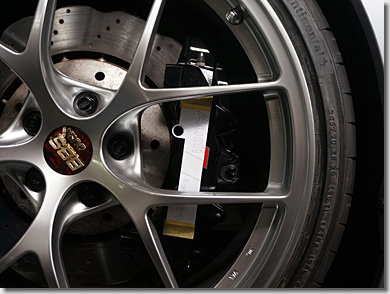

フロントキャリパー。

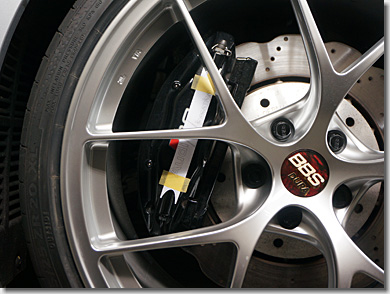

リヤキャリパー。
想定どおり、イイ感じになりそうです。0xF9C6
さっそく、カッティングシートを切り出します。

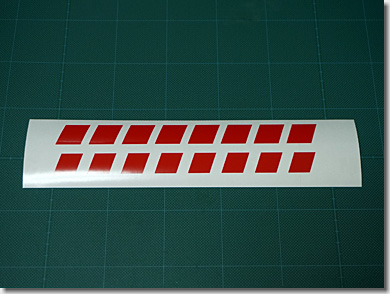

通常のロゴは、1色ですが、今回は、2色にチャレンジしてみます。まずは、菱形（「/ /」）の部分のみ、赤のカッティングシートで切り出します。
カッティングシートは、3M Japanさんのスコッチカルフィルム、Jシリーズの「ブリリアントレッド」（SC289）を使っています。

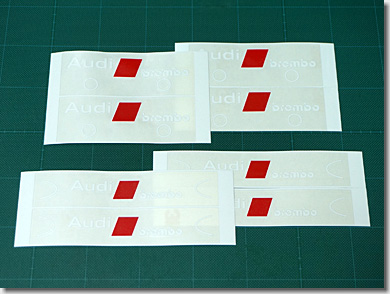

途中を飛ばしてしまいましたが、白のカッティングシートを切り出し、その上に、先ほど切り出した赤のカッティングシートを、精確に重ね合わせます。
その上から、アプリケーションシートを貼り付け、完成です。
白のカッティングシートは、同じくJシリーズの「ホワイト」（SC001）で、アプリケーションシートは、「HA-1L」（弱粘着タイプ）を使っています。
ということで、とりあえず準備完了。0xF9C6
（つづく）
