デュアルCPUマシンを作る(4) - 水冷化の準備

　GPUもデュアルということで、ウォーターブロックもデュアルに。

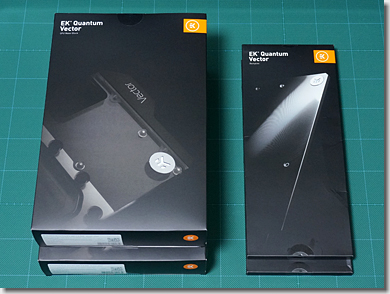

　EK Water Blocksの「EK-Quantum Vector Strix RTX 2080 Ti D-RGB - Nickel + Plexi」（173.99ドル×2個）と「EK-Quantum Vector Strix RTX 2080 Ti Backplate - Black」（46.99ドル×2個）です。

　前者が、ウォーターブロック本体で、後者が、そのバックプレートになります。

　ウォーターブロック本体には、今回購入した「クリアタイプ」と「ブラックタイプ」（167.99ドル）があります。また、バックプレートには、「ニッケルタイプ」（56.99ドル）と、今回購入した「ブラックタイプ」があります。

　こちらは、ある意味、今回最も重要なパーツです。

　nVIDIAの「RTX NVLink HB Bridge 2-Slot」（79.99ドル）です。

（画像は、Asusより拝借）

　Asusの「ROG-STRIX-RTX2080TI-O11G-GAMING」は、スロット幅が2.7あり、実効的に、2枚のビデオカードは、3スロット以上の幅を開けて実装することになります。

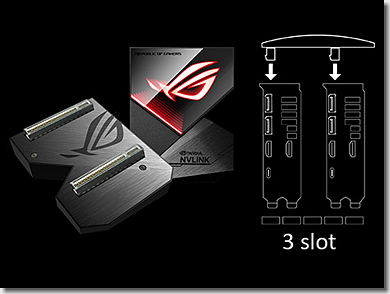

　これに対応するため、Asusの「ROG-NVLINK」も、3スロット版と4スロット版の2種類がランナップされています。（画像は、3スロット版）

　一方、「WS C621E Sage」は、PCI Express（Gen3.0）スロットが7本用意され、最大4-WayまでのnVIDIA SLIに対応していますが、ビデオカードは、2スロットおきに実装するよう指定されています。（3, 5, 1, 7スロットの順）

　「ROG-STRIX-RTX2080TI-O11G-GAMING」を水冷化すれば、スロット幅が2以下となり、「WS C621E Sage」の実装上の条件を、一応、満たすことになります。

　しかし、前述のとおり、Asusの「ROG-NVLINK」には、2スロット版がラインナップされていません。（ELSAほかのサプライヤからも、ラインナップされていません）

　どうしたものかと考えあぐねていたところ、海外のサイトで、Quadro RTX 6000用の「NVLink HB Bridge」で、GeForce RTX 2080 Tiが並列動作できたとの記事を発見しました。

（画像は、ELSAから拝借）

　かなりの賭けだったのですが、「ROG-STRIX-RTX2080TI-O11G-GAMING」を2本も買ってしまい、このままでは単なる金属の塊となってしまうため、急ぎ、個人輸入することにしました。

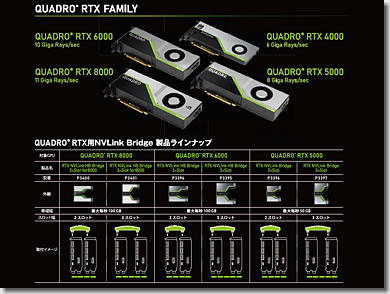

　ちなみに、Quadro RTX用の「NVLink HB Bridge」には、リンク速度（帯域幅）50GB/sのQuadro RTX 5000用のものと、リンク速度100GB/sのQuadro RTX 6000用のものと、同100GB/sのQuadro RTX 8000用のものがあります。

　間違って不適合のものを購入してしまわないよう、注意が必要です。

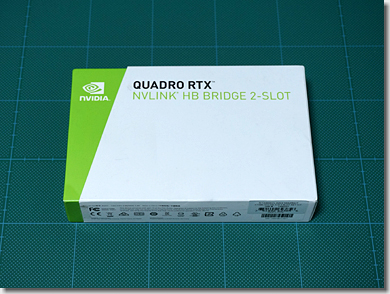

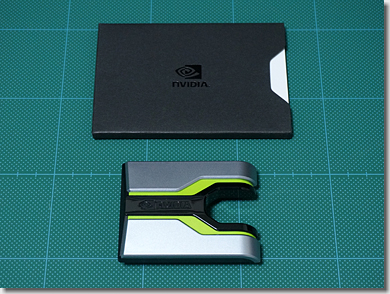

　こちらは、Quadro RTX 6000用の「NVLink HB Bridge」で、2スロット版（P3394）になります。

＃ディスコン前に手に入れられて、よかったぁ。0xF9C7

　こちらは、上記に連動したパーツです。

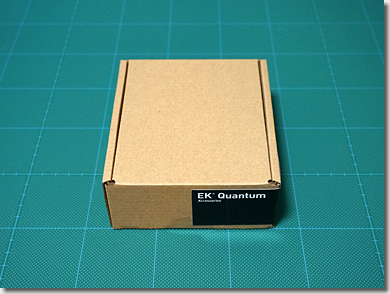

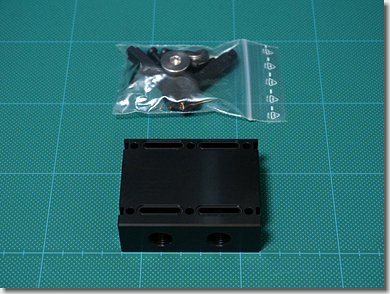

　EK Water Blocksの「EK-Scalar Dual 2-slot - Acetal」（32.99ドル）です。

　ビデオカード用のウォーターブロックを、2スロット幅で連接する際に必要となるものです。

　こちらにも、「クリアタイプ」（34.99ドル）と、今回購入した「ブラックタイプ」があります。

　なお、連接用のアダプタには、「EK-FC Terminal」シリーズと、今回購入した「EK-Scalar Dual」シリーズがあります。

　前述のビデオカード用のウォーターブロック、「EK-Quantum Vector」シリーズは、クーラントのインレット/アウトレットの形状が見直されており、連接用のアダプタとしては、後者の「EK-Scalar Dual」シリーズが適合します。

　間違って不適合のものを購入してしまわないよう、注意が必要です。

　CPUがデュアルということで、ラジエーターもデュアルに。

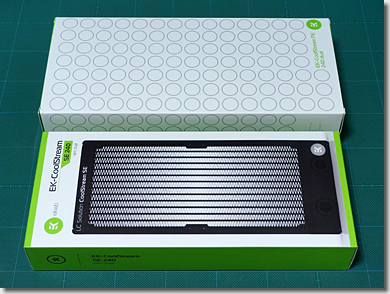

　EK Water Blocksの「EK-CoolStream SE 240 (Slim Dual)」（69.99ドル）と「EK-CoolStream PE 240 (Dual)」（77.99ドル）です。

　その名のとおり、120mm角のPCファンを、2つ並列にセットできます。

　「SE 240 (Slim Dual)」（下段）は、ラジエーターの厚さが28mm、「PE 240 (Dual)」（上段）は、40mmとなっています。

　当然、厚みがある分、後者の方が放熱性能が優れています。前者は天板用に、後者は前面用にと、使い分けます。

　また、細かいですが、「EK-CoolStream」シリーズには、「Classic」というサブシリーズがあり、購入したものとは、クーラントのインレット/アウトレット部の形状が異なります。

　同じ240サイズのラジエーターでは、「EK-CoolStream Classic SE 240」（58.99ドル）と「EK-CoolStream Classic PE 240」（75.99ドル）がありますが、FPI値が、SEモデルでは「旧:16、新:18」、PEモデルでは「旧:13、新:20」となっています。

　FPI値とは、「Fin Per Inch」のことで、単位長さ当たりのフィン（ひだ）の数を示します。このFPI値が、ほぼほぼ放熱性能に比例すると考え、最新のモデルを購入しておきました。

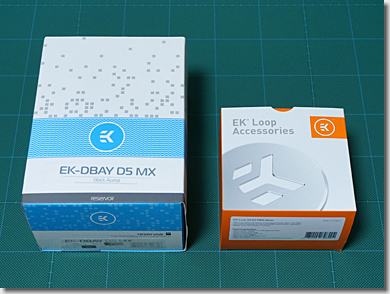

　こちらは、クーラントのリザーバーとDCポンプです。

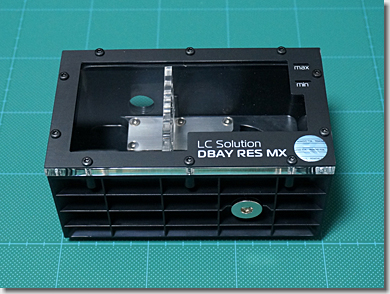

　EK Water Blocksの「EK-DBAY D5 MX - Acetal」（生産終了）と「EK-Loop D5 G3 PWM Motor」（94.99ドル）です。

　PCケースの前面、5.25インチのドライブベイに、組み込むことができるようになっています。

　実は、こちらには、リザーバーとDCポンプがセットとなった「EK-DBAY D5 PWM MX - Acetal (incl. pump)」もあったのですが、発売が6年も前（2015年11月）ということもあり、すでにディスコンになっています。

　どこかに在庫が残っていないかと、あちこち探し回った結果、やっとドイツのAmazonに、最後の1つが残っていることが分かり、速攻でポチりました。

＃危なかった～！0xF9C7

　最後の1つは、ポンプ無しのモデルであったことから、別途、PWM制御のポンプを購入することになりました。

　セットで買うより、バラで買った方が高くなってしまいましたが、逆に良いこともありました。

　ポンプ有りのモデルに付いていたものは、第二世代のポンプ（EK-D5 PWM G2 Motor）で、現在購入できるものは、第三世代のポンプ（EK-Loop D5 G3 PWM Motor）となっています。

　両者とも、XylemのDCポンプのOEMで、機械的性能には変わりがありませんが（最大揚程：3.5m、最大流量：1,500L/h）、配線ケーブルが、カラフルなものから「ブラック」に統一され、電源ケーブルが「SATAコネクタ」に変更されています。

＃公式HPでは、“エレガントになった”と紹介されています。0xF9C7

　なお、こちらにも、「クリアタイプ」と、今回購入した「ブラックタイプ」があります。

（画像は、EK Water Blocksから拝借）

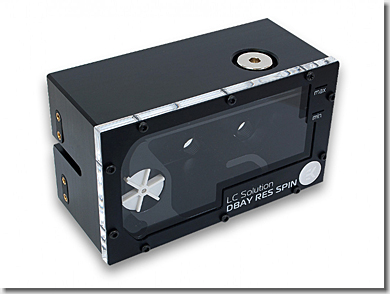

　ちなみに、現在購入できる5.25インチドライブベイ用のリザーバーは、第三世代のモデル（EK-DBAY Spin Reservoir (R3.0)）となっています。

　こちらは、フローインジケーターとして、小さなインペラーがクルクル回るようになっています。その意味では、だいぶ改良されています。

　とても便利そうなのですが、残念なことに、こちらは、リザーバーにDCポンプを内蔵することができません。

　もともと、本格水冷では、水冷ループの途中、PCケースの内部に、円筒形のリザーバーとDCポンプを配置する方法が、一般的になっています。

　しかし、今回は、ミドルタワーのPCケースに、SSI-EEBのマザーボードを無理矢理押し込んでいるため、配置できるスペースに限りがあります。

　いろいろ考えた末、クーラントの水量や水流の視認性の観点から、前回と同じ方法を踏襲することにしました。

「RAIDカードの水冷化(2)」（2014年8月30日）

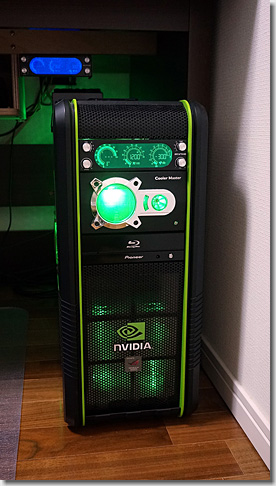

　堂々、完成です。0xF9F8

　最終的には、このような感じになることを想定しています。0xF9F8

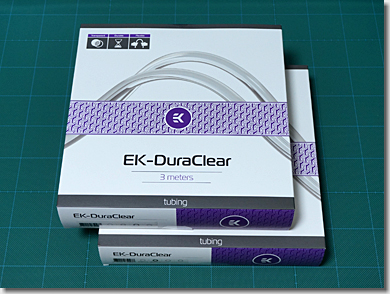

　配管用のソフトチュープです。

　EK Water Blocksの「EK-DuraClear 11,1/15,9mm 3M RETAIL」（16.99ドル）と「EK-DuraClear 9,5/15,9mm 3M RETAIL」（17.99ドル）です。

　今回は、ハードチュープにしようと思ったのですが、配管の自由度の観点から、やはりソフトチューブに勝るものはないと考え、前回を踏襲しました。

　前者が、外径16mm/内径12mmのフィッティング、後者が、外径16mm/内径10mmのフィッティングに適合します。

　CPUがデュアルのため、水冷ループの経路上、CPU用のウォーターブロックで、二分岐するところがあります。

　流速を落とさないよう、外径は同じにしつつ内径を絞ることにより、水圧の変化を大きくしないよう配意しています。

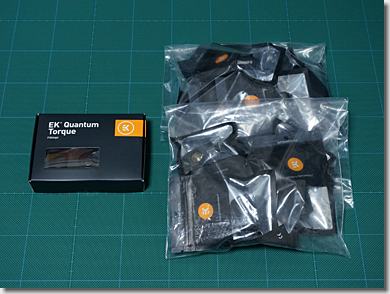

　ソフトチューブ用のフィッティング類です。

　必要数を見積もり、一部まとめて買った方がお得な場合は、セットで購入しています。

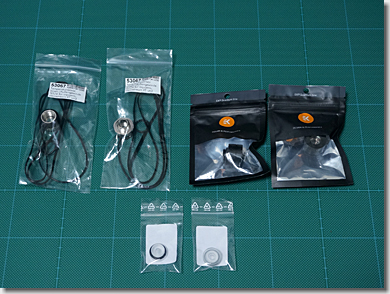

　上段左は、水温センサーです。

　ラジエーターから出た、最も冷やされた状態の位置と、2基のGPUのウォーターブロックから出た、最も温められた状態の位置に組み込みます。

　ここまでは、すべてEK Water Blocksのパーツを選んできましたが、同社の水温センサーは、プラグから熱電対が飛び出た形状（EK-Loop Connect - Temperature Plug Sensor）をしています。

　気持ちの問題ですが、なんとなく、水流を妨げる（乱流を起こさせる）気がするため、ドイツのAquacomputerの水温センサーにしました。

　同社の「Temperature sensor internal/external thread G1/4」（16.49ドル）は、短いエクステンダーの形状をしていて、この円筒の中に、熱電対が仕込まれています。

　さらに、水冷ループの途中に割り込ませるにあたり、「メス/メス」、「メス/オス」の2つのタイプがありますが、接続の容易性の観点から、後者を選定しました。

　上段右は、ロータリーエクステンダーです。

　前述の水冷センサーは、熱電対からの配線が2本出ていますが、短いエクステンダーのネジの切り始めの位置により、ネジを締め込んだ際に、この2本の配線が、あらぬ方向に飛び出てしまうことがあります。（前回の本格水冷化にて、経験済み）

　そこで、EK Water Blocksの「EK-Quantum Torque Extender Rotary MF 14 - Black」（8.49ドル）を途中に入れ、狭いPCケース内でも、2本の配線を適切な方向に引き出せるよう、円筒の軸を回して調整することができます。

　下段は、リザーバー内を照らすLEDを設置するための、メクラ栓（プラグ）です。

　EK Water Blocksの「EK-PLUG G1/4 Plexi (LED 5mm)」（2.99ドル）で、その名のとおり、φ5mmのLEDをプラグ内に固定することができます。

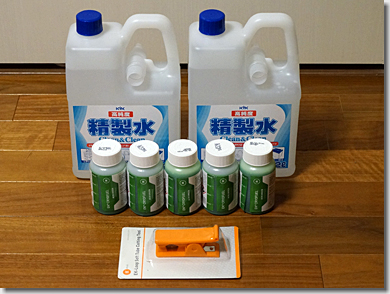

　最後は、クーラント類です。

　EK Water Blocksの「EK-CryoFuel Acid Green (Concentrate 100mL)」（10.99ドル）です。

　その名のとおり、濃縮100mLで、900mLの精製水で希釈して使います。

　同じグリーンのクーラントには、希釈せずにそのまま使える1,000mLのもの（17.99ドル）もありますが、航空便の場合は、嵩が増えると輸送賃も上がるため、濃縮されたコンパクトなものを選択しました。

　と、いうことで、これにて、水冷化のためのパーツが揃いました。

（つづく）
