デュアルドライブレコーダー＆バックカメラ(3) - 回路設計

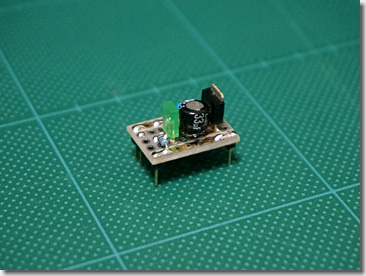

　ついでに、ブレッドボード用の電源モジュールを作成しました。

　バッテリー電圧（＋12.0～14.4V）から、電源電圧（＋5.0V）を作ります。

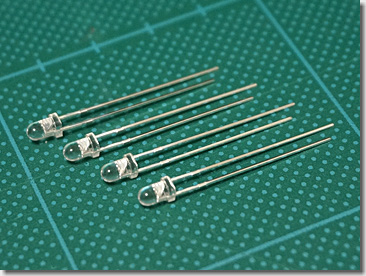

　今回の“光モノ”、OptoSupply社の「OS5RAA3131A」です。

　φ3mmの超高輝度赤色LEDで、指向角30°で光度14,400～20,000mcdもあり、レーザーポインターにも使えそうな強烈な明るさを持っています。
（正面から見ると、目がチカチカします）

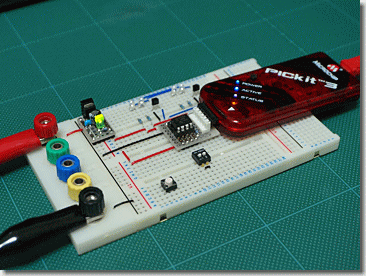

　さっそく、ブレッドボード上で評価用の回路を作成しました。

　「PIC12F615」のCCPを使ってPWM制御をし、LEDを“ジワ出し”しています。

　で、途中まで作成したのですが、“新しいアイデア”を思い付いてしまい、急遽、使用するPICを変更しました。

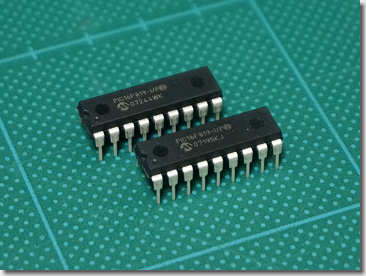

　「PIC16F819」です。

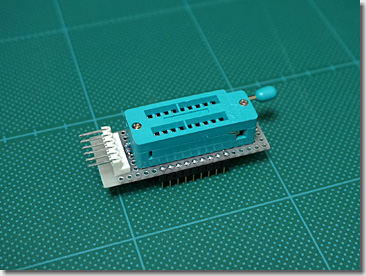

　PICの変更に合わせて、ICSPの書き込み基板も、さらにバージョンアップしました。

　ゼロプレッシャーICソケット（18Pin用）を使用し、PICの脱着を容易にしました。

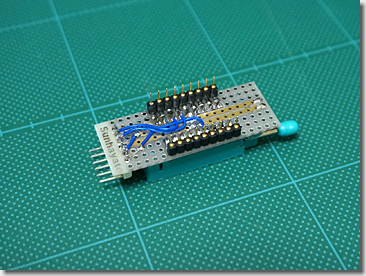

　裏面は、こんな感じ。

　ジャンパピンを表面からハンダ付けする必要があることから、「両面スルーホール基板」（ガラスコンポジット）を使っています。

　さらに、「シール基板」（金フラッシュ）を組み合わせて、できるだけ手配線する部分が少なくなるようにしています。

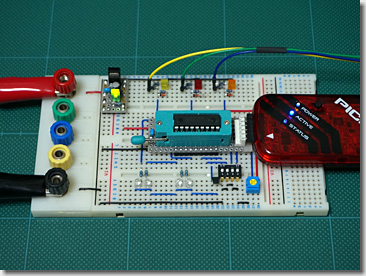

　とりあえず、評価用の回路が完成。

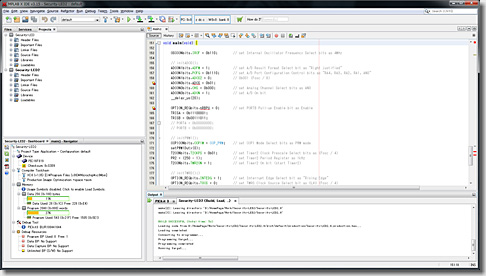

　制御用のプログラム。

　「MPLAB XC8」で書いた後、細かなところを手動でオプティマイズしました。
（プログラムメモリの利用効率を、約7%改善させました）

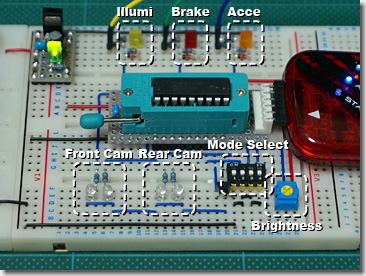

　「Front Cam」は、フロントカメラ用の超高輝度LED、「Rear Cam」は、リヤカメラ用の超高輝度LED。

　「Illumi」は、イルミネーション（スモール）ランプの入力、「Brake」は、ブレーキランプの入力、「Acce」は、アクセサリー電源の入力。

　「Mode Select」は、動作設定用のディップスイッチ、「Brightness」は、減光時の明るさ調整用のボリューム。

　動作させると、こんな感じ。

（つづく）
