FIA WEC 富士6時間耐久レース 2025何年かぶりに、CAN（OBD-II）で遊んでみたくなり、海外から部品を取り寄せました。
DWINの「6.8インチスクリーンモニター」（DMG12480C068_03WTC）です。
このモニタには、タッチスクリーン無しの「DMG12480C068_03WN」、キャパシタ（静電容量方式）タッチスクリーンの「DMG12480C068_03WTC」、レジスタ（抵抗膜方式）タッチスクリーンの「DMG12480C068_03WTR」の、3種類があります。
下段は、シリアル接続用のケーブル、「HDL65011」です。
D-Sub 9ピンコネクタ（メス）と、電源供給用のDCジャック（5V）も付いています。
裏面は、このような感じ。
小型スピーカ（出力2W）も付いています。
まずは動作確認から。

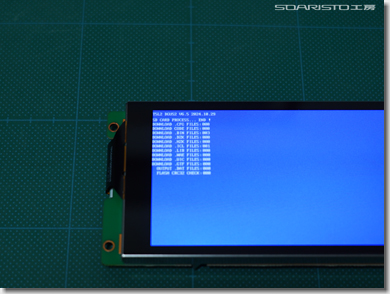

専用のツール「DWIN DGUS」を使い、MicroSDカードに背景画像を書き込み、起動してみます。
＃MicroSDカードは、FAT32でフォーマットされている必要あり。

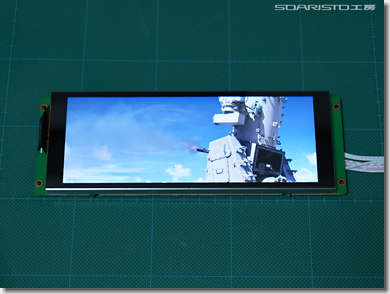

とりあえず、MicroSDカード経由でファイルを書き込み、起動できることは確認できました。
で、ですね。
毎回MicroSDカードを出し入れするのは面倒くさいので、シリアルポート経由で読み書きできるようにします。

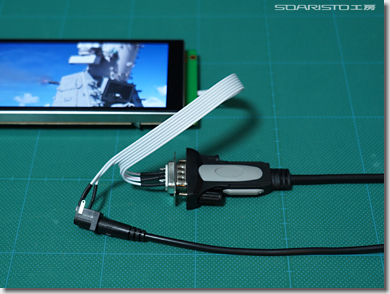

シリアル接続には、秋月電子通商の「FT232 USBシリアル変換ケーブル」（VE488）を用い、電源供給には、「スイッチングACアダプター 5V2A」（M050200-A010JP）を用いました。
なお、取扱説明書には、「HDL65011ケーブルを使用する際には、TXとRXとを入れ替えるように」と書かれています。
ピン配列を確認したところ、確かにTX2とRX2とが、入れ替わっていることが分かりました。

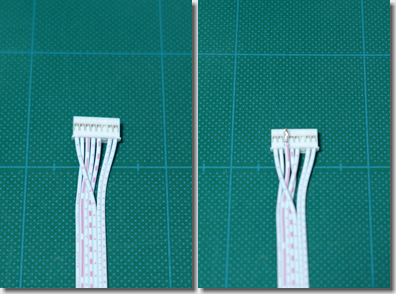

D-Sub 9ピンコネクタ（メス）側は、ハンダ付けの上、熱収縮チューブで保護されており、付け替えるのが面倒くさいため、8ピンコネクタ（2.0mmピッチ）側のピンを入れ替えることにしました。
具体的には、5ピンのTX2と、4ピンのRX2とを、入れ替えています。
なお、なぜか6ピンのTX4も、D-Subの3ピンのTXに接続されていたため、引き抜いて浮かせてあります。
＃浮いてるピンは、PC接続からArduino Nano R4接続に換えるまでの一時的なものなので、このままでよいかと。

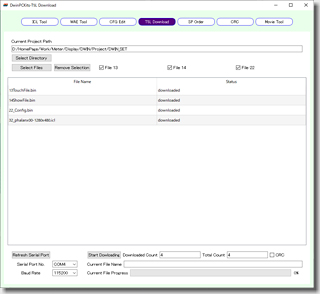

「DwinPCKits」の「T5L Download」を使って、シリアルポート経由でファイルをダウンロード（書き込み）し、正しく起動できることを確認します。
＃PC接続がデフォルトなんだから、最初からクロス接続にしといてくれよ、と。
（つづく）
