Defi Boost Meterの取付(2) - bimota TESI H2編

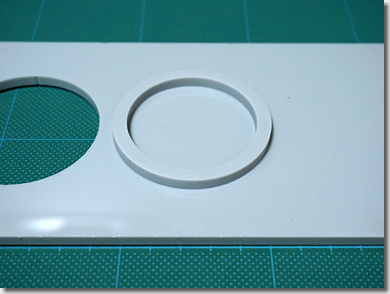

　Snapmaker 2.0 A350で切り出したところです。

　んが、しかし、

　たしかに、傾いてはいるのですが、いまいち傾きが足りないような気がします。

＃性格がナナメなもんで。0xF9CF

　と、いうことで、

　アクリル板の厚さを10mmとし、傾きは少し強めの7.5°としてみました。

　10mm厚とかいう分厚いアクリル板は、持ち合わせがないため、5mm厚のものを重ねて溶着します。

　ちなみに、このアクリル板は、「タイニー・ファランクス」の端材です。なので、色はグレーです。

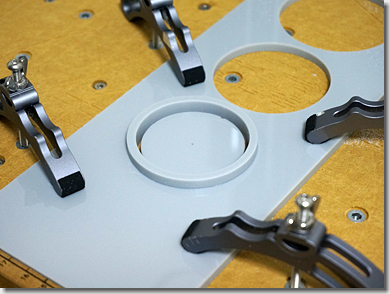

　まずは、内周（φ52mm）から切り出します。

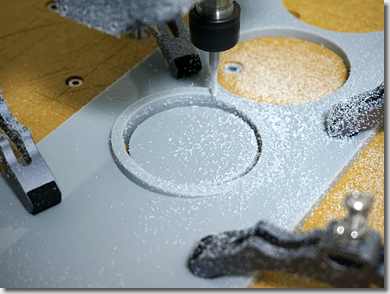

　つづいて、φ2mmのエンドミルで、斜めの面を荒削りします。

　その後、φ1mmのエンドミルで、切削ピッチを細かくして仕上げます。

　仕上がるまで2時間ぐらい掛かりますが、ただの平面だったものから、徐々に意図した形が浮かび上がってくるのは、眺めているだけでも楽しいものです。

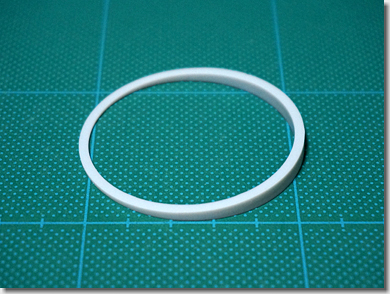

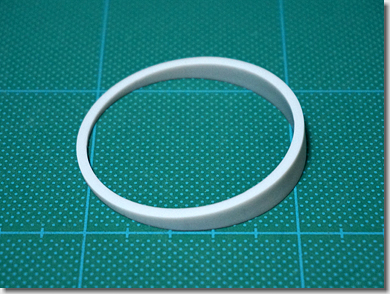

　削り出されたメーターベゼルです。

＃イ～ィ感じに傾いています。0xF9CE

　厚さ10mmをすべて使わず、最も高い端点で9mm、最も低い端点で1.6mmとなっています。

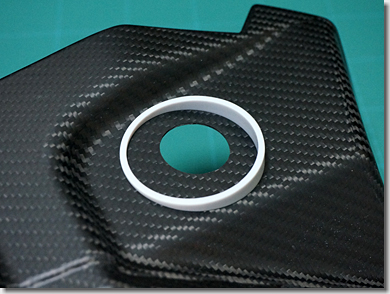

　いったん、カーボンパネルに当ててみて、具合を見てみます。

　位置的には、“御仁”が指定した位置より、もう少しセンター側に偏心した方が、収まりが良さそうです。

　ベゼルの底面がパネルから浮いてしまわない、ギリギリの位置まで寄せることにしました。

　ここで、ちょっと工夫を。

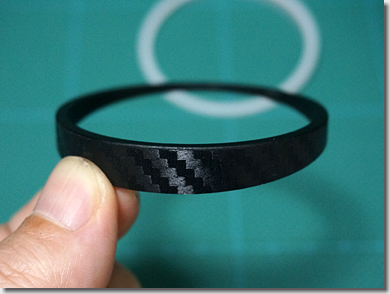

　気休めですが、ベゼルの外周には、カーボン調シートを貼っておきます。

　ちなみに、このカーボン調シートは、「クワトロ・サイドロゴ」などを作製した時の端材です。

　3M Japanの1080シリーズで、「カーボン調ルーフラッピング」にも使用されている、屋外耐候性「約3年」のものです。

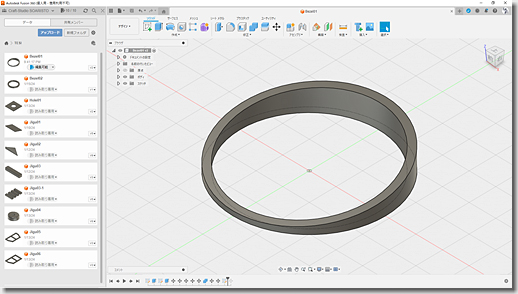

　前回述べたとおり、円筒を斜めに切断しているため、片方の端点は、サインカーブになります。

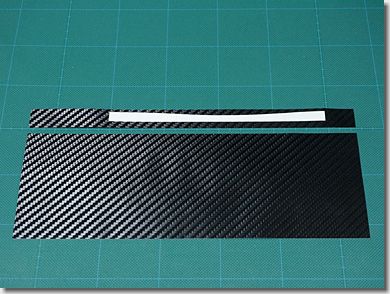

　Adobe Illustratorで作図し、Roland DGのSTiKA（SX-12）で切り出し、ベゼルの外周に貼り込みます。

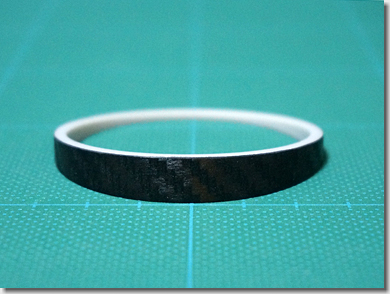

　ベゼルの表面（おもてめん）は、ブーストメーターを取り付けても少し見えることから、塗装しておきます。

　サーフェイサーを吹いてから、「マットブラック」（TS-6）で仕上げました。

　なお、エッジが立っている状態だとカーボン調シートが剥がれ易くなることから、サンドペーパー（神ヤス）を少し当て、角を落としてから塗装しました。

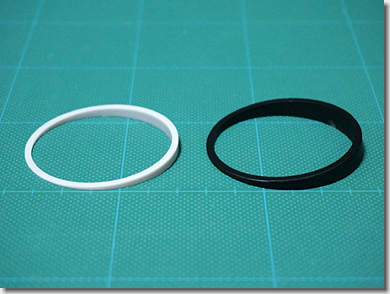

　左側が、傾き4.5°のベゼル、右側が、傾き7.5°のベゼルです。

　ナナメ度合いの違いは、一目瞭然です。

　メーターベゼルができたところで、いよいよカーボンパネルを切削します。

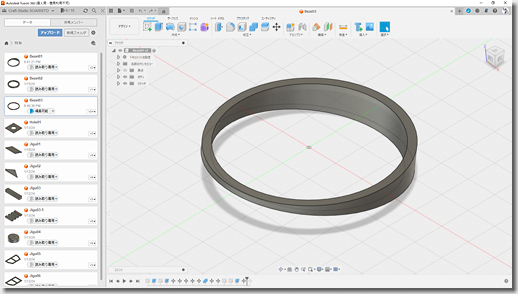

　7.5°に傾いていた表面（おもてめん）を、「面の回転」で水平に戻して、カーボンパネルの切削面を起こします。

　普通の円のように見えますが、前回述べたとおり、円筒を斜めに切断しているため、びみょ～に楕円になっています。

　こればっかりは、手設計ではできません。

＃まさに、Fusion 360サマサマです。0xF9CB

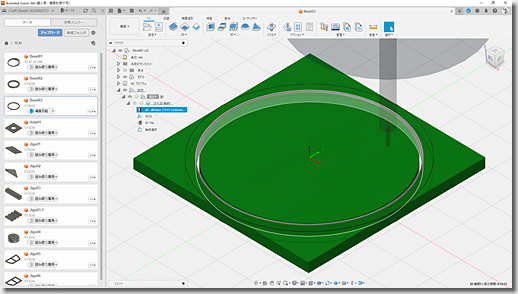

　一度にいきなり所定の大きさに切削せず、「仕上げ代（しろ）」を残して何度か切削し、中心位置の当たりを付けてから、本削りします。

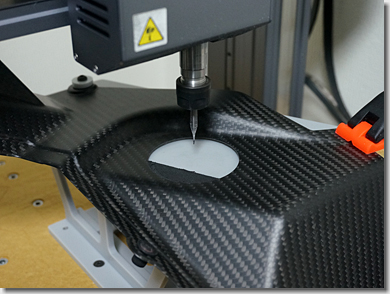

　Snapmaker 2.0 A350で、切削します。

　前回同様、送り速度は、200mm/minとし、軸方向（Z軸方向）の切り込みピッチは、0.2mmとしました。

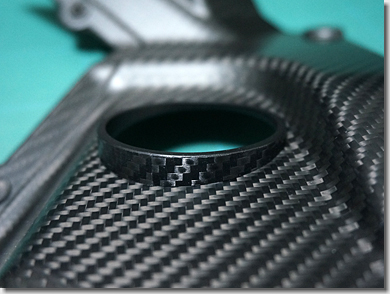

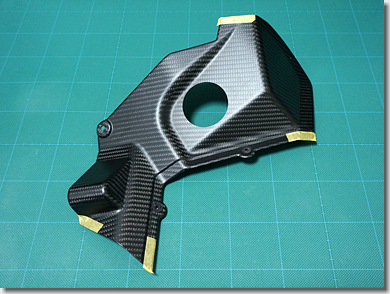

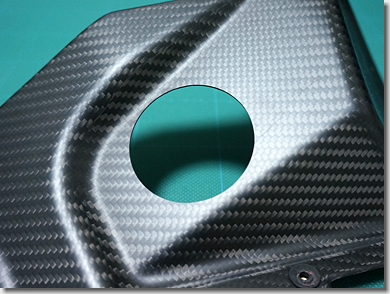

　カーボンパネルの切削が完了しました。

　寸分の狂いなく、非常に綺麗に切削されています。

　繰り返しになりますが、普通の円のように見えますが、びみょ～に楕円になっています。

　ホールソーでの手加工では、出せない加工精度です。

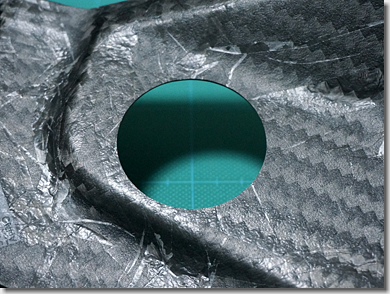

　裏面も、このとおり。

　エッジが立ち過ぎているので、サンドペーパーで角を落としておきます。

　いよいよです。

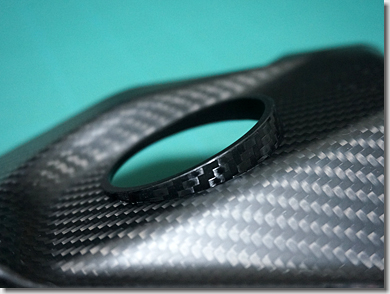

　出来上がったメーターベゼルを、カーボンパネルに溶着します。

　冒頭に書いたとおり、基準線を元に、メーターの傾きを、ライダーの目線に合わせるよう調整しています。

　カーボンパネルのテカリ具合とは少し異なりますが、言われてみなければ分からないぐらいの違いです。

　ちなみに、メーターベゼルの外周に貼ったカーボン調シートは、途中で継いである（左回りと右回りとを合わせてある）のですが、どこで継いであるのか分かりますか？

　これは、以前にホームシアターをDIYした際、壁のクロスを貼り直した時に編み出した技です。

＃単にクロス屋さんに、コツを教えてもらっただけですが。0xF9C7

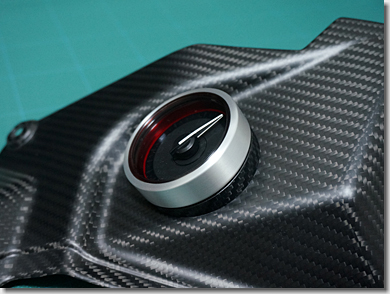

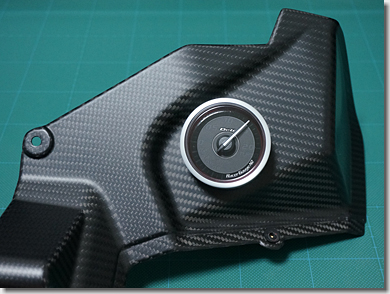

　Defiのブーストメーターを、仮組みしたところです。

　ブーストメーターのフェイス（文字盤）の色調と、カーボンパネルの色調とが、なかなかに上手く調和しています。

＃イ～ィ感じになりました。0xF9CB

　いや～、我ながら、よくできました。

　「これ純正です」と言ってもいいぐらいのクオリティーに仕上がりました。

（つづく）
