超弩級ひかり化計画(2) - 取付ステー設計うちのカエルくんには、すでにフロントとリヤに「ドライブレコーダー（デュアルカメラ）」を取り付けてあるところですが、
またもや、ドライブレコーダーを買ってしまいました。
Pioneerさんの「ND-DVR1」（定価：21,600円、購入価格：12,960円×2セット）です。
同社の「ドライブレコーダーリンク」対応のカーナビと接続することにより、カーナビからドラレコの各種機能を設定・操作することができます。
同じくPioneerさんの「ND-BC8」（定価：14,040円、購入価格：9,180円）です。

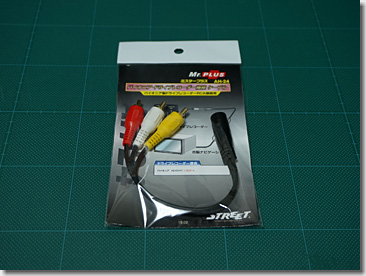

こちらは、Pioneerの4極ミニプラグをRCAピンプラグに変換するためのケーブルです。（購入価格：1,846円）
「ND-DVR1」は、Pioneer製のカーナビであればダイレクトに接続することができますが、“ちょっと工夫”するために購入しました。0xF9CE

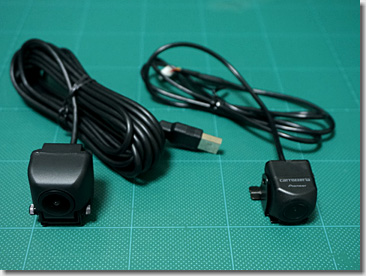

左側が「ND-DVR1」のカメラ、右側が「ND-BC8」のカメラです。

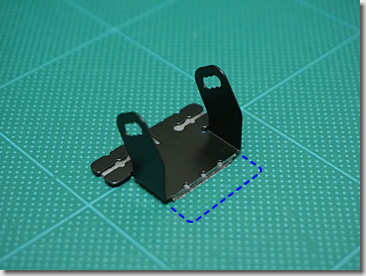

まずは、「ND-BC8」付属の取付ステーを加工します。
リヤバンパーに取り付ける際、標準の状態のままでは“俯角”が取れないため、サーキュラーソウで一部を切断します。

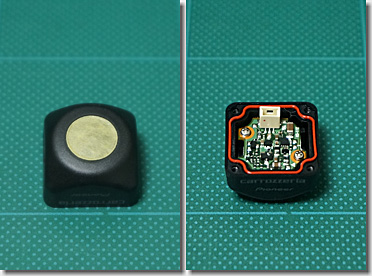

つづいて、マイクロビスを外して、「ND-BC8」の目玉オヤジを分解。
＃当然ながら、保証は効かなくなりますので、覚悟の上で。0xF9C6
サーキュラーカッターでマスキングテープを切り出し、目玉オヤジの“眼”をマスキングしています。

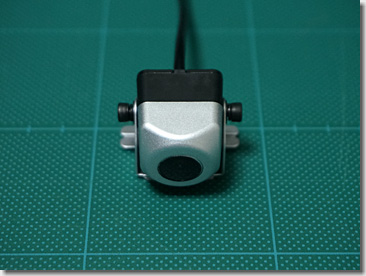

目玉オヤジの前半分と取付ステーを、ボディー同色（アークティックシルバー）に塗装してみました。

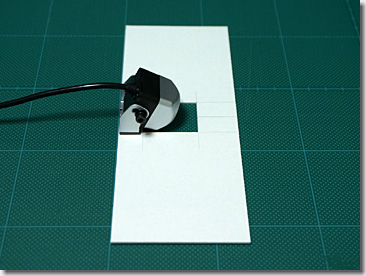

リヤバンパーに取り付ける前に、ボール紙を使って、リヤバンパーを切削する際の型紙を作っておきます。
「ND-BC8」のビデオ出力（RCAピン）をPCのビデオキャプチャー入力に接続し、画角を確認しながら、開口部が最小となるようサイズを決定します。
（つづく）
