デュアルドライブレコーダー＆バックカメラ(8) - 配線引込

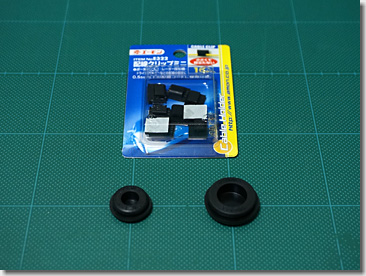

　バックカメラ付属のグロメット、「SG-14A」（タカチ電機工業製）は、リヤバンパー中央の穴（φ20mm）には小さ過ぎるため、「SG-22A」を用意します。（秋葉原で54円ぐらい）

　グロメットを用いるのは、防水のためというよりは、ケーブルがフレームのエッジに接触し、エンジンの振動によりケーブルが損傷することを防ぐためです。

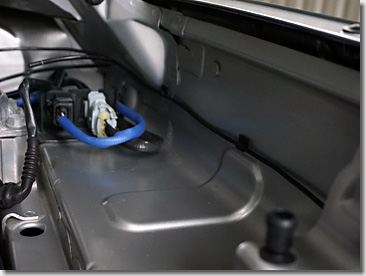

　ケーブルをグロメットに通した後、エーモンさんの「配線クリップミニ」で、ケーブルを固定していきます。

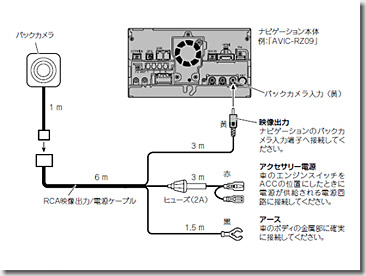

　「ND-BC8」付属のケーブルは、バックカメラ本体から中継点までが1m、中継点から分岐点までが6m、分岐点からアクセサリー電源までが3mと、トータルで10mもの長さがあります。

　ミニバンなどへの取り付けを考慮したものだと思われますが、さすがにPorscheには長過ぎるため、短縮加工することにします。

　分岐点の少し手前で、ケーブルを切断します。

＃当然ながら、保証は効かなくなります。

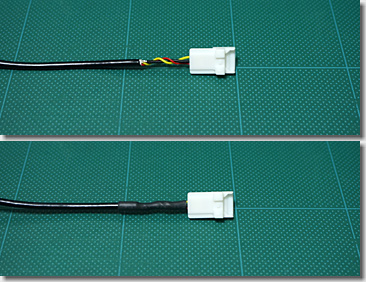

　中継点（3ピンコネクタ）の端点は、熱収縮チューブを二重に被せて、保護しておきます。
（赤色が電源線、黄色がビデオ信号線、黒色がグランド線）

（つづく）
