前回の続きです。

　ブレッドボード上で期待する動作を確認したところで、いつものとおり、プリント基板を作製します。

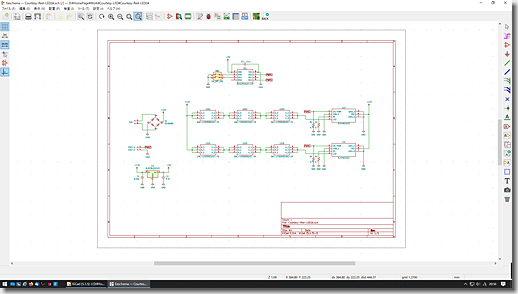

　A基板（カーテシランプ側）の回路図。

　裏面に、PICとDIPスイッチ、定電圧レギュレータ、定電流LEDドライバを載せています。こちらが、マスタになります。

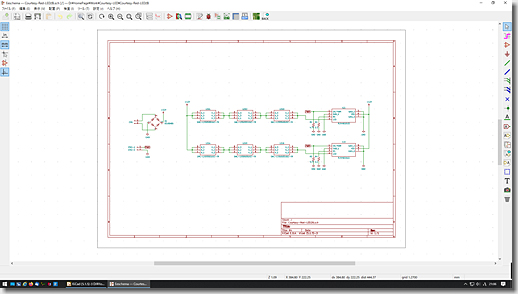

　B基板（ドアワーニングランプ側）の回路図。

　裏面に、定電流LEDドライバを載せています。こちらは、A基板からの制御信号に基づき点滅する、スレーブとなります。

　また、今回、A基板・B基板とも、ブリッジダイオードを追加しています。

　万が一、車種によって電源線の極性が入れ替わっていたとしても、回路を保護し、正常に動作させることができます。

　前回の「LEDドアワーニングランプ」と「LEDカーテシランプ」の出来が、あまりに良かったので、つぎなる自作に掛かります。

＃というか、“光りモノ”については、ほぼやり尽くした感が。0xF9C7

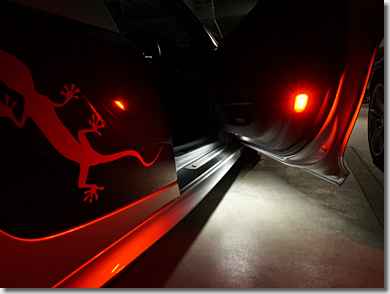

　こちらが、改造した「LEDドアワーニングランプ」と「LEDカーテシランプ」との組み合わせです。

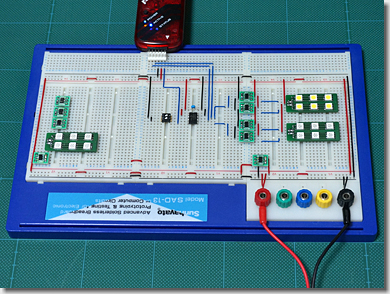

　構想に基づき、いつものとおり、ささっとブレッドボード上に回路を組みます。

　心臓部は、「可変バルブコントロールユニット」の時と同様、Microchip Technology社の「PIC12F1612」を使います。

　非常にコンパクトな、8pinのパッケージですが、10bitのPWMコントロールモジュール（CCP）を、2基、備えています。
